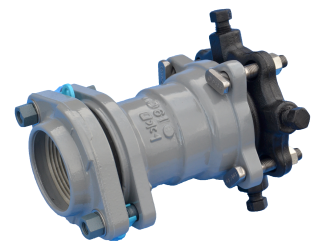

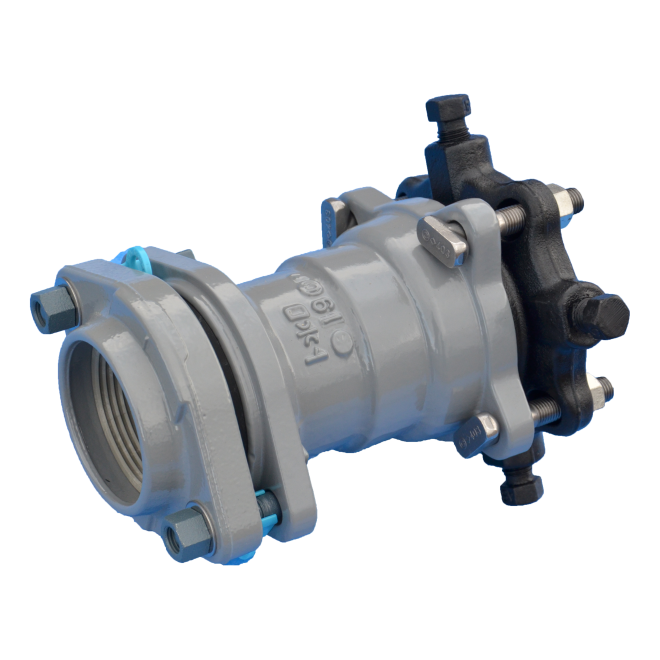

水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受短管 PCジョイント
PCH・S50PC
- 適用管種：
- 水道配水用ポリエチレン管×ダクタイル鋳鉄管
- 呼び径：
- PCH：75～200mm／S50PC：50（HPPE）×S50（DIP）
概要
＜POLITEC規格品（呼び径S50・50除く） PTC G 30＞
水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受短管
類似製品との使い分け
- 片落型もございます。（PCジョイント片落型）
特長
- ポリエチレン管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。 - 鋳鉄管との接合形式は、押輪、爪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は離脱防止機構を有しています。

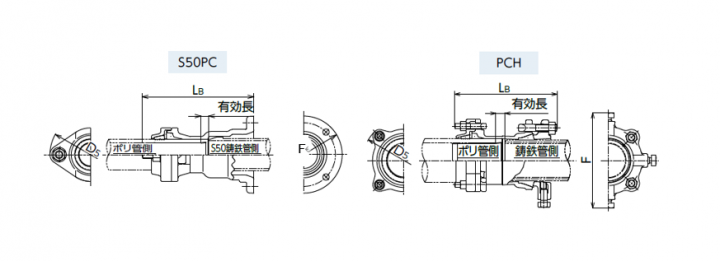

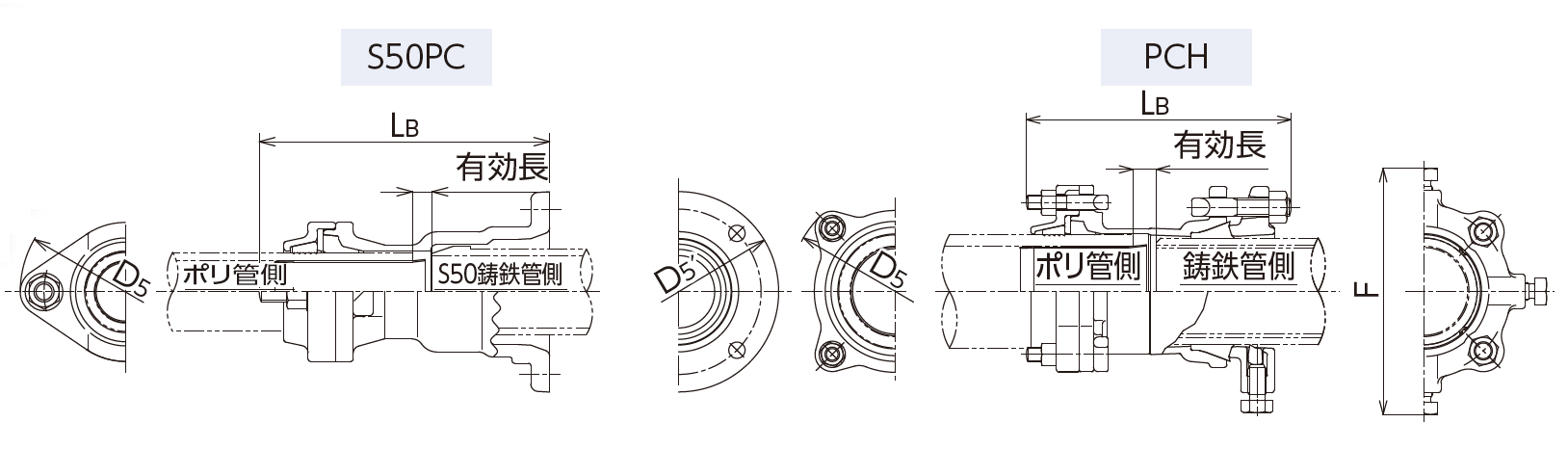

仕様
|
呼び径
|
D5
|
D5'
|
LB
|
F
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|---|
|
S50
|
168
|
160
|
232
|
－
|
27.5
|
8.3
|
|
75
|
200
|
－
|
291
|
239
|
46.0
|
12.8
|
|
100
|
235
|
－
|
294
|
272
|
42.0
|
17.4
|
|
150
|
290
|
－
|
301
|
325
|
39.0
|
27.7
|
|
200
|
387
|
－
|
315
|
376
|
42.0
|
38.9
|
← スクロールでご確認頂けます →
※S50PC：S50の付属品は含まれておりません。※PCH：鋳鉄管側には離脱防止押輪（CMH-Z）が標準で付属しております。
技術資料
- 取扱説明書
- 75～200mm／50×S50
