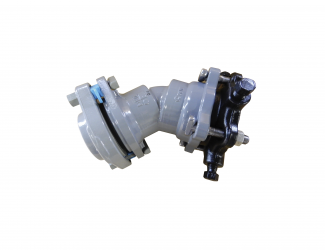

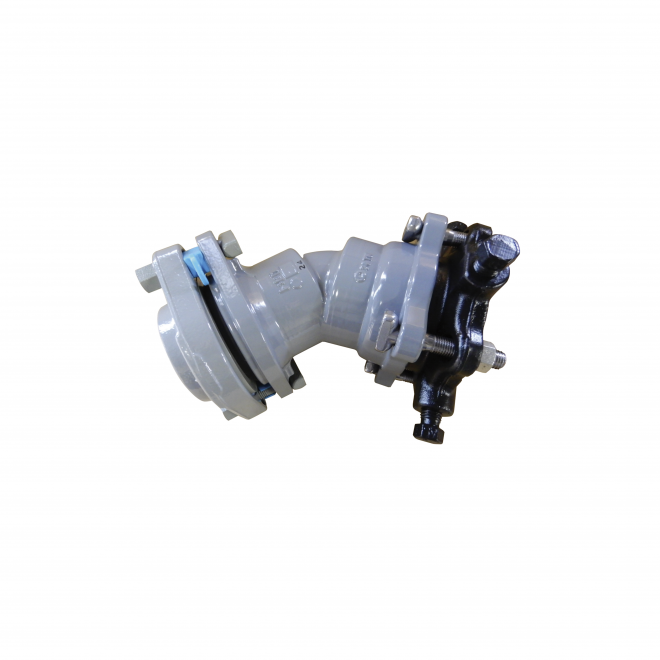

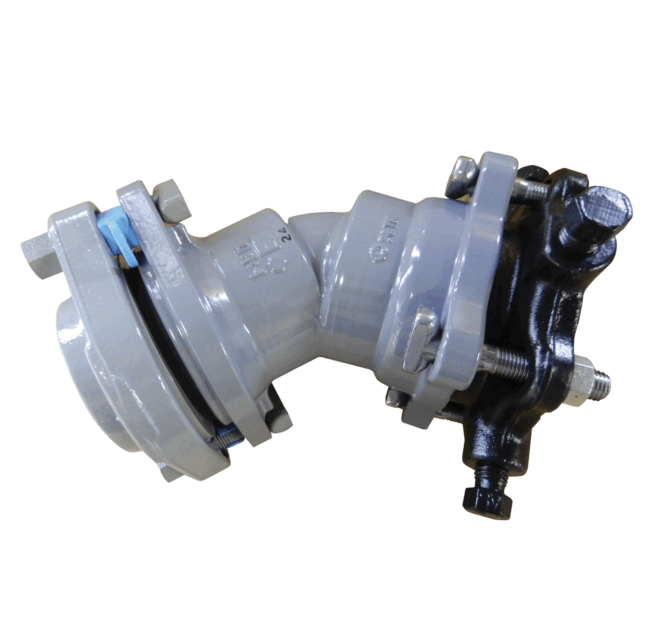

水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受曲管 PCメカベンド
PCB
- 適用管種：
- 水道配水用ポリエチレン管×ダクタイル鋳鉄管
- 呼び径：
- 75～150mm × 11 ¼°～90°
概要
＜POLITEC規格品 PTC G 30＞
水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受曲管
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。 - 鋳鉄管との接合形式は、押輪、爪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は離脱防止機構を有しています。

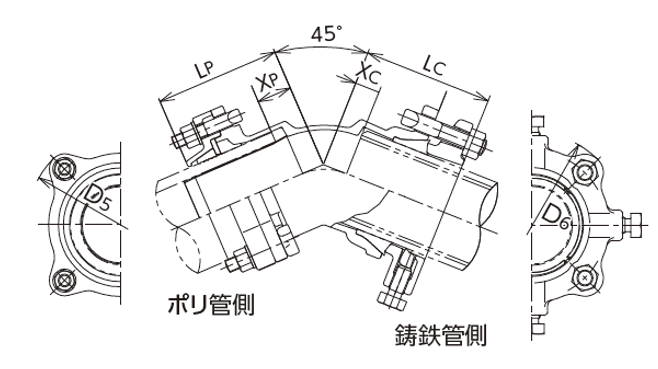

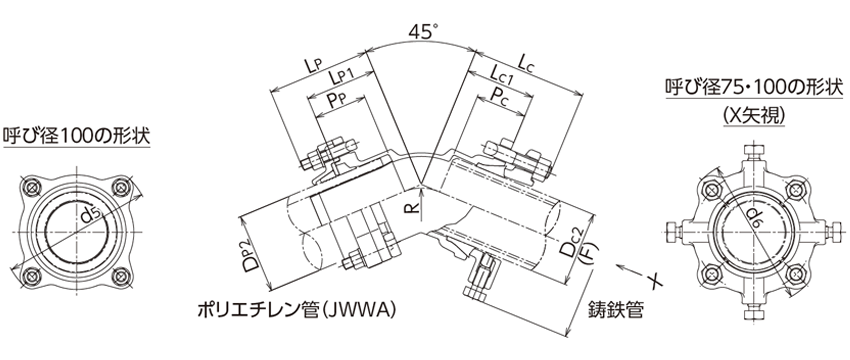

仕様
|
呼び径
|
D5
|
D6
|
LC
|
LP
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|---|
|
75×11 ¼°
|
200
|
197
|
157
|
144.5
|
57
|
12.7
|
|
75×22 ½°
|
200
|
197
|
161
|
148.5
|
65
|
12.8
|
|
75×45
|
200
|
197
|
169
|
156.5
|
81
|
12.9
|
|
75×90
|
200
|
197
|
201
|
188.5
|
145
|
13.3
|
|
100×11 ¼°
|
235
|
232
|
165
|
146.5
|
60
|
18.1
|
|
100×22 ½°
|
235
|
232
|
170
|
151.5
|
70
|
18.2
|
|
100×45
|
235
|
232
|
180
|
161.5
|
90
|
18.4
|
|
100×90
|
235
|
232
|
217
|
198.5
|
164
|
18.9
|
|
150×11 ¼°
|
290
|
287
|
167
|
156.0
|
61
|
28.1
|
|
150×22 ½°
|
290
|
287
|
179
|
168.0
|
85
|
28.6
|
|
150×45
|
290
|
287
|
210
|
199.0
|
147
|
29.7
|
|
150×90
|
290
|
287
|
265
|
254.0
|
257
|
30.5
|
← スクロールでご確認頂けます →
※鋳鉄管側には離脱防止押輪（CMH-Z）が標準で付属しております。
技術資料
- 取扱説明書
- 75～150mm × 11 ¼°～90°
