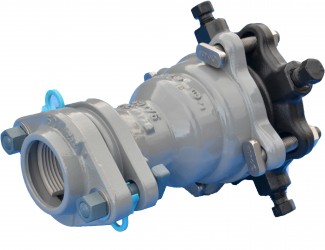

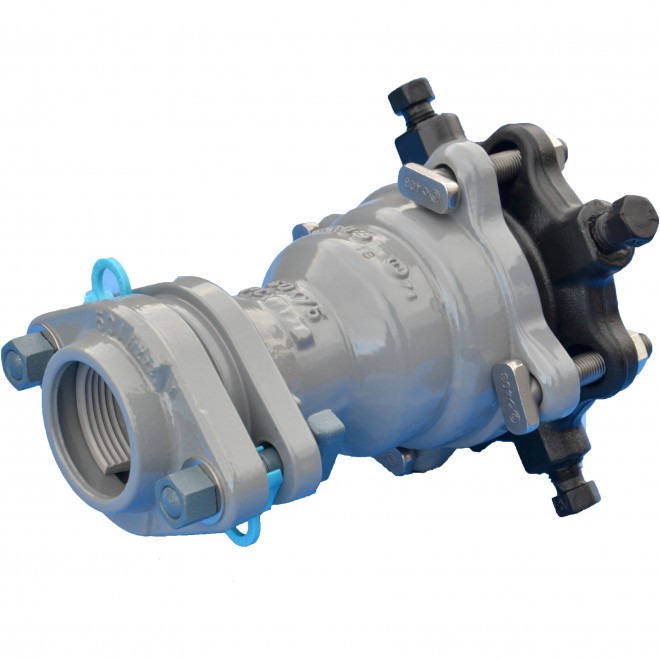

水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受片落短管 PCジョイント片落型
PCRH
- 適用管種：
- ポリエチレン管×鋳鉄管
- 呼び径：
- 50～100mm（HPPE）×75～150mm（DIP）
概要
＜POLITEC規格品 PTC G 30＞
水道配水用ポリエチレン管×ダクタイル鋳鉄管用 両受片落管
類似製品との使い分け
- 同径管継手もございます。（PCジョイント）
特長
- ポリエチレン管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は離脱防止機能を有しています。
- 鋳鉄管との接合形式は、押輪、爪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は離脱防止機構を有しています。

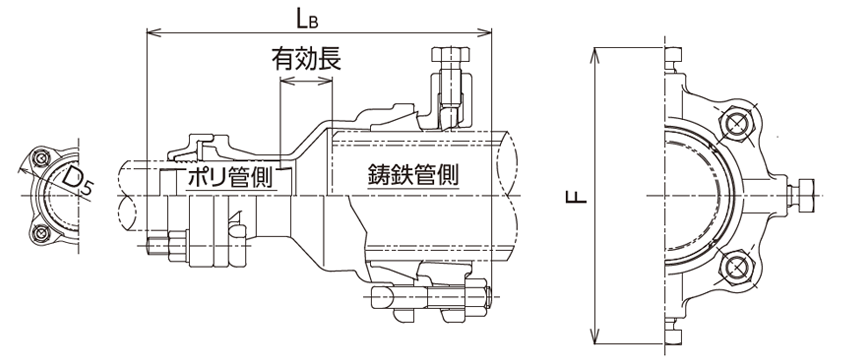

仕様
|
呼び径
|
D5
|
LB
|
F
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|
|
50×75
|
168
|
301.0
|
239
|
49.5
|
10.3
|
|
50×100
|
168
|
316.0
|
272
|
60.5
|
13.5
|
|
50×150
|
168
|
342.0
|
325
|
87.5
|
21.0
|
|
75×100
|
200
|
301.5
|
372
|
53.0
|
14.6
|
|
75×150
|
200
|
326.5
|
325
|
79.0
|
21.8
|
|
100×150
|
235
|
306.5
|
325
|
56.0
|
24.7
|
← スクロールでご確認頂けます →
※鋳鉄管側には離脱防止押輪（CMH-Z）が標準で付属しております。
技術資料
- 取扱説明書
- 50～100mm×75～150mm
