水道配水用ポリエチレン管×ダクタイル鋳鉄管用片受短管

EFPCH

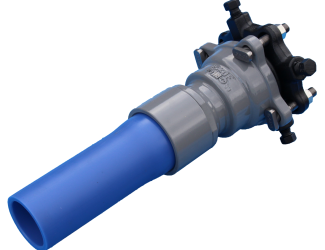

挿し口付PCジョイント

〇ポリエチレン管と同等以上の接合強度
〇高い水密性
〇容易な施工

類似製品との使い分け

挿し口付、同径の場合はこちらです。

適用管種・適用呼び径

ポリエチレン管×鋳鉄管

75mm～150mm

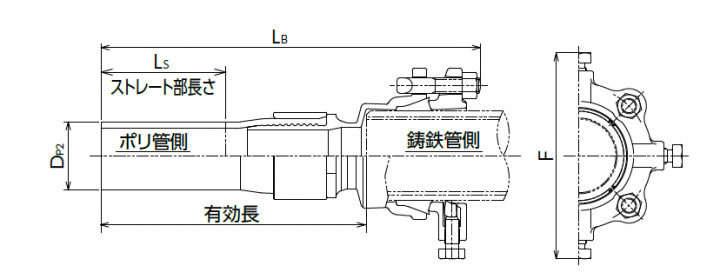

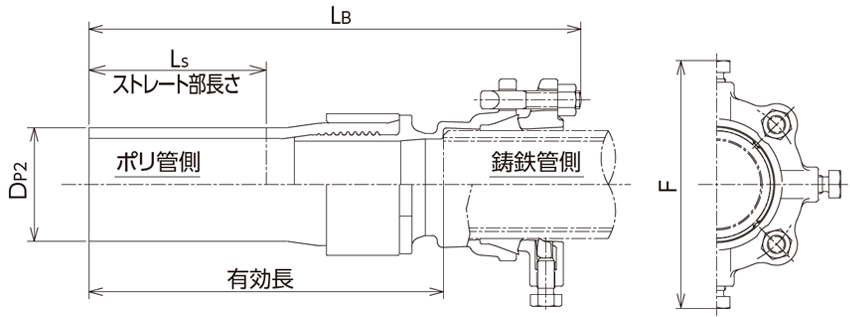

構成

1	鋳鉄管との接合形式は、押輪、爪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は離脱防止機構を有しています。

呼び径	L	L1	L2	Dp2	Dc2	F	d6	有効長	重量(kg)
75	492	497	165	90	93	258	197	355	12.9
100	532	541	195	125	118	295	232	395	17.9
150	607	615	220	180	169	346	287	470	33.9

挿し口付PCジョイント片落型
PCジョイント
PCジョイント2型
PCジョイント片落型
