工事のトピックス一覧
製品名 |
インサー切換弁 IRC φ800×800 |
管 種 |
ダクタイル鋳鉄管 |
製品ジャンル |
インサーティング工法 |
施 工 |
コスモ工機株式会社 |
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/f5efca44ee5cad7a3be9bc725c74c51a-325x250.jpg)
-

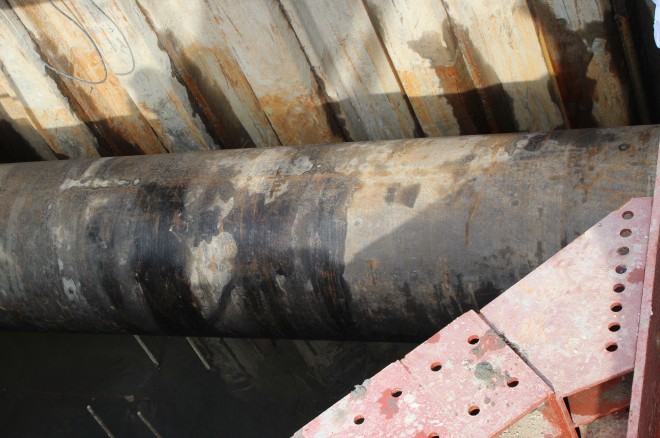

1.管清掃
まず、管清掃を行います。管が綺麗になりましたら、次の工程に移ります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/7e91a82fe904b00e880751b56ba8221e-325x250.jpg)
-

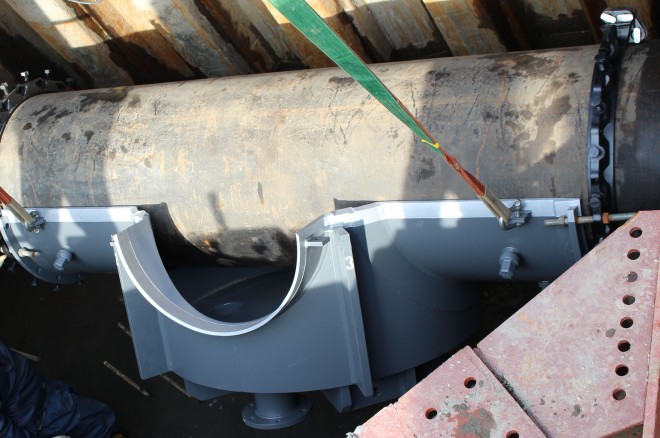

2.製品取付
製品を管に取り付けます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/f39bed33b049459b0897760ea6cad24f-325x250.jpg)
-

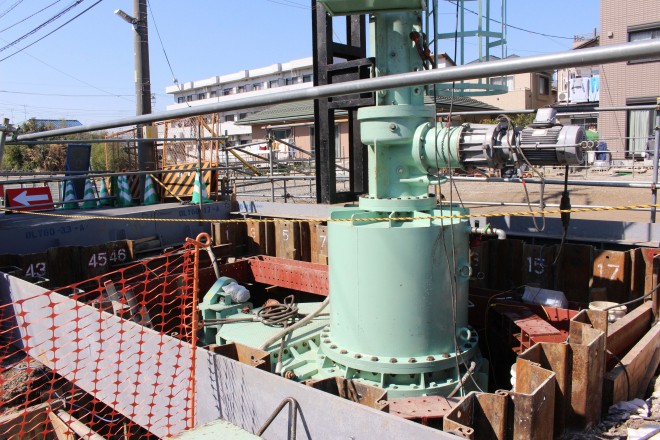

3.穿孔
製品は取付、溶接、水圧試験を経て穿孔に移ります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/f76c8da344b58cae6c2aec705394ad81-325x250.jpg)
-

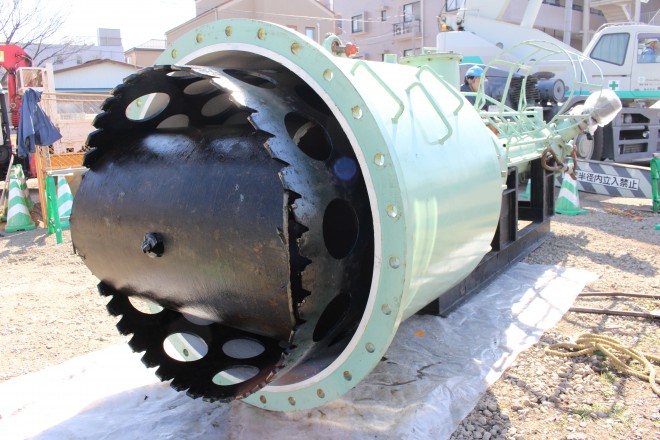

4.切片回収
切片を回収し作業弁を閉じます。センタードリルには特殊な落下防止装置がついており、
穿孔終了後も切片が割T字管の中に落ちてしまうことはありません。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/ba34cd3cbc0ee8e87aa5c19c4ee1eee5-325x250.jpg)
-

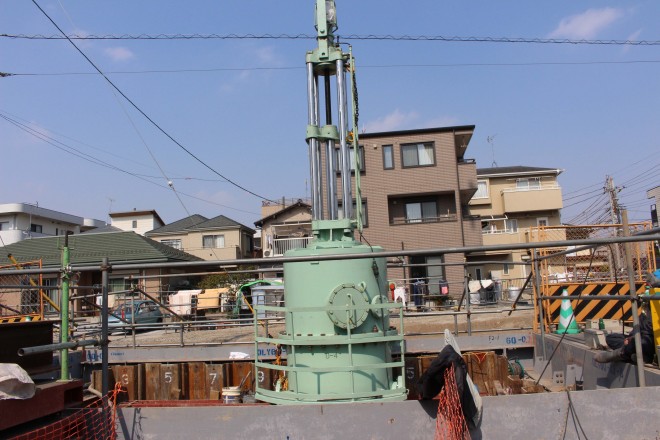

5.挿入
穿孔が終了後、スイーパー工により製品内部を清掃し、弁の挿入にうつります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/4c4c55151ae798b88a049ee6ad6e9648-325x250.jpg)
-

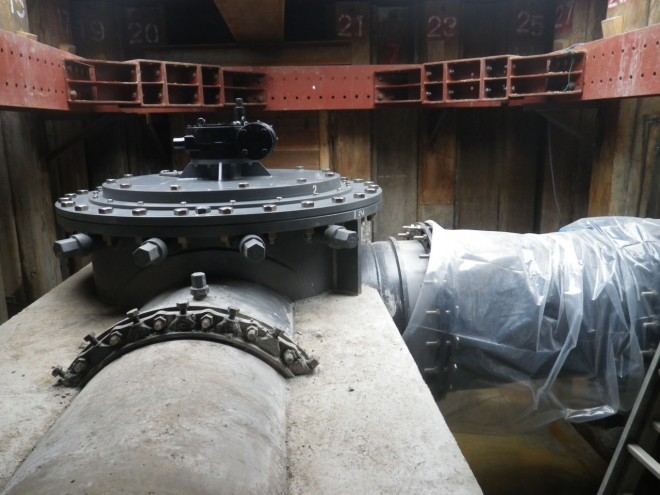

6.施工完了1
製品の設置が完了しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/b84f811c9861fb04561cf946dc57cbb7-325x250.jpg)
-

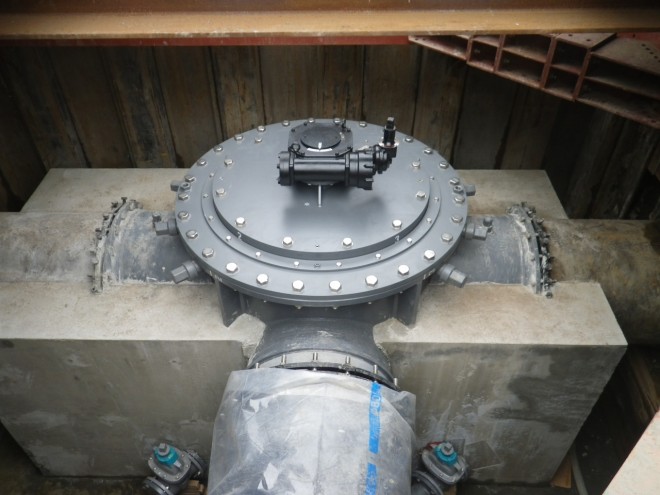

7.施工完了2
製品の設置が完了しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/85a21bda43ab59ecbfaa6458423c2523-325x250.jpg)
-

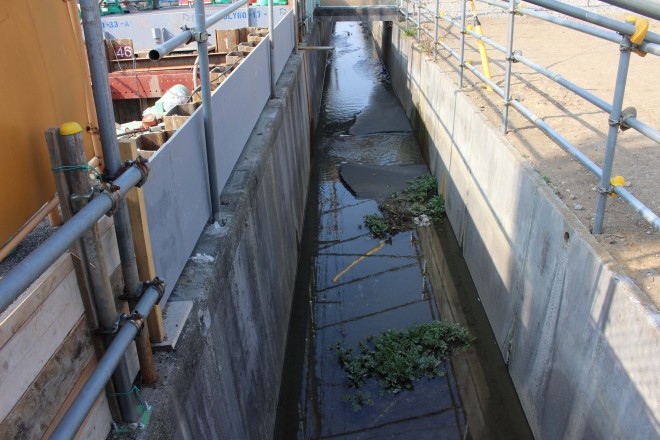

8.水路
写真の左側が現場です。水路がすぐそばにあることが分かります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/0411aa6724e80a50ab6ae10ac20f901b-325x250.jpg)
-

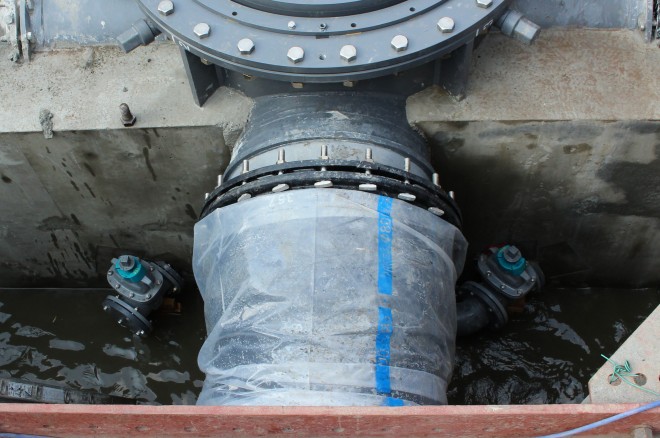

9.工夫:水路を壊さないために
原則として製品の後ろ(分岐側とは逆)についている排泥弁を前にすることで、バルブ設置面積を縮め、工事を行いました。
製品名 |
インサーバタフライ弁 IBS φ1600 |
管 種 |
鋼管 |
製品ジャンル |
インサーティング |
施 工 |
コスモ工機株式会社 |
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/307658f9b8c38fa0b6c8915e19195549-325x250.jpg)
-

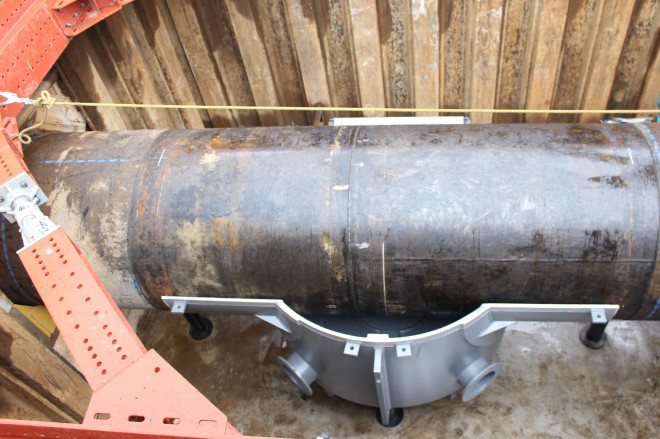

1.製品取付
製品を管に取り付けます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_4062-325x250.jpg)
-

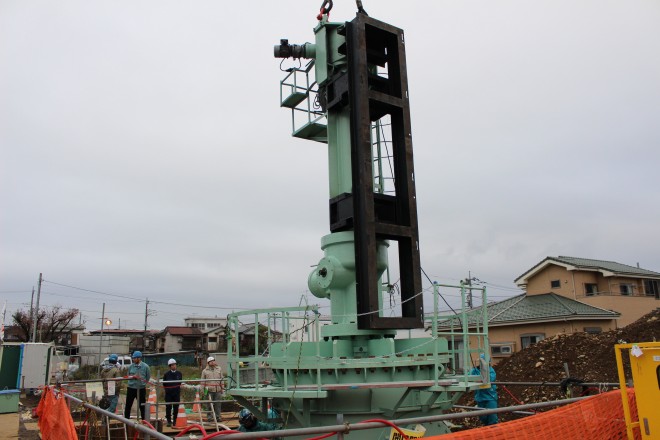

2.穿孔
製品は溶接、水圧試験を経て穿孔に移ります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/23231543a42eb93f6355a612f24a5118-325x250.jpg)
-

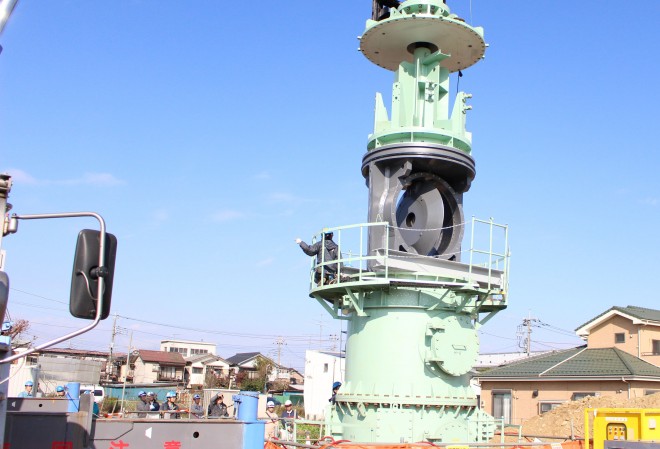

3.弁挿入
穿孔が終了後、スイーパー工により製品内部を清掃し、弁の挿入にうつります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/ef02b47f83c79a4d24940551203fa0ab-325x250.jpg)
-

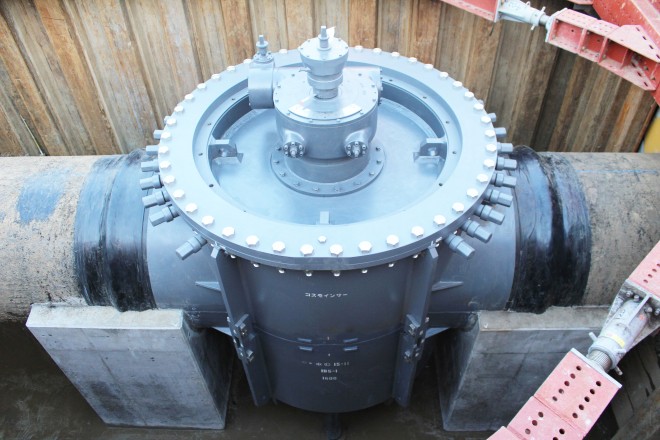

4.施工完了
製品の設置が完了しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_4184-325x250.jpg)
-

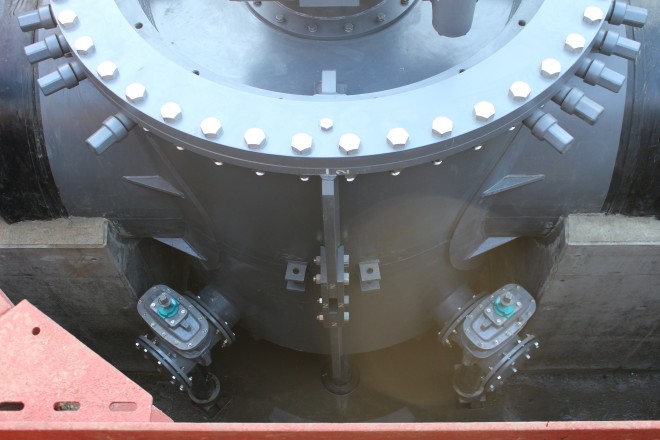

5.工夫:バルブ設置面積が小さい現場に対応
原則として製品に垂直に付いている排泥弁に角度をつける(ハの字型)ことで、バルブ設置面積を縮め、工事を行いました。
製品名 |
インサー切換弁 IRS φ1350×1350 |
管 種 |
鋼管 |
製品ジャンル |
インサーティング |
施 工 |
コスモ工機株式会社 |
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_0685-325x250.jpg)
-
1.打ち合わせ
工法、製品、工程等に関しての打ち合わせを行います。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_0810-325x250.jpg)
-

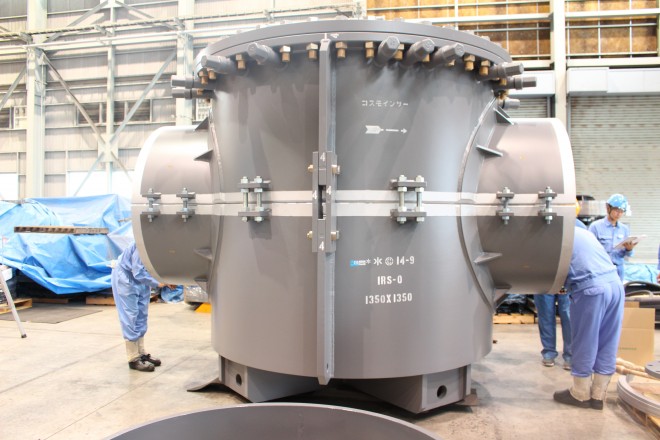

2.工場での材料検査
秋田工場において、お客様立会いのもと、製品に問題がないかチェックを行います。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_0712-325x250.jpg)
-

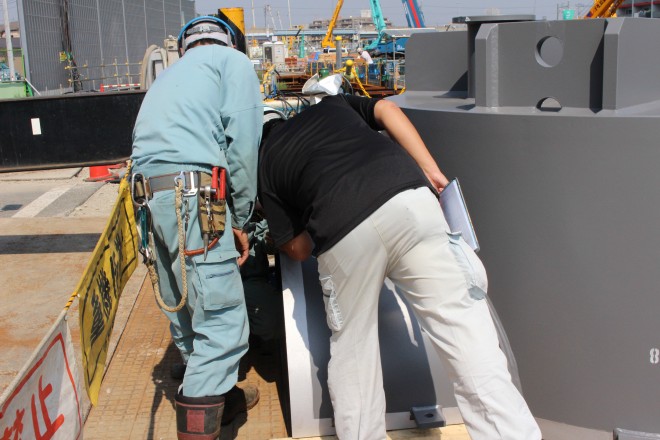

3.現場での材料検査
現場への搬入までに不備等が発生していないか、お客様立会いのもとチェックを行います。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_0755-325x250.jpg)
-

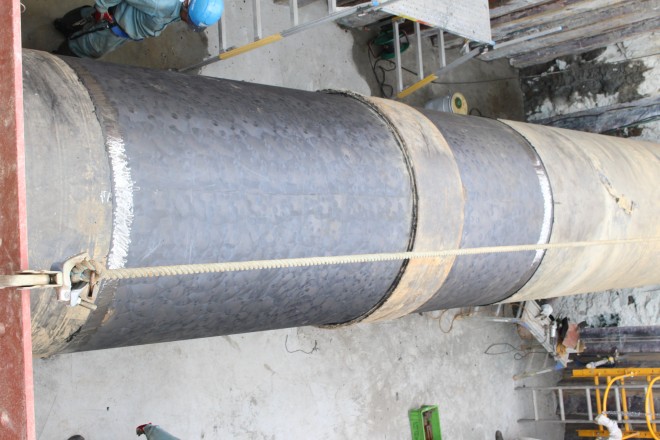

4.施工開始 管清掃
まず、管清掃を行います。管が綺麗になりましたら、次の工程に移ります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/552eb4aed1593e952e7a12c7b8a0e9e1-325x250.jpg)
-

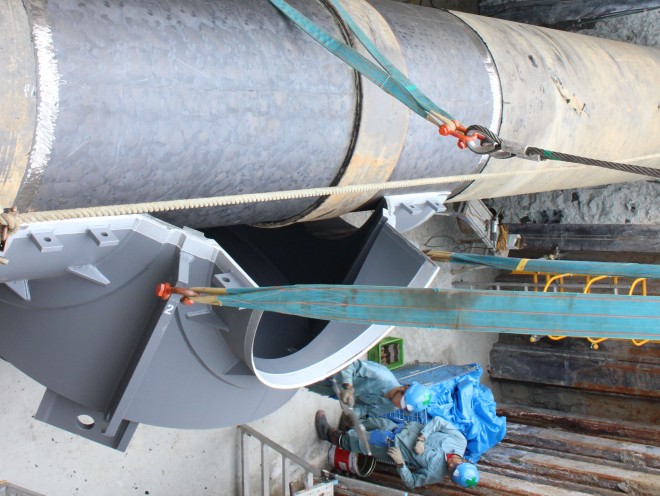

5.製品取付
製品を管に取り付けます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_0941-325x250.jpg)
-

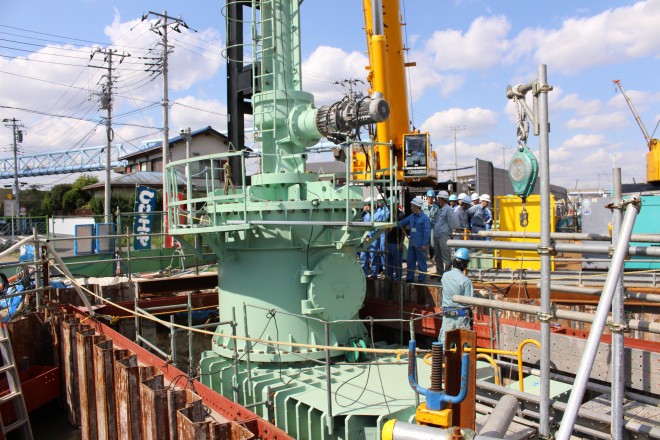

6.穿孔
製品は取付、溶接、水圧試験を経て穿孔に移ります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMG_1030-325x250.jpg)
-

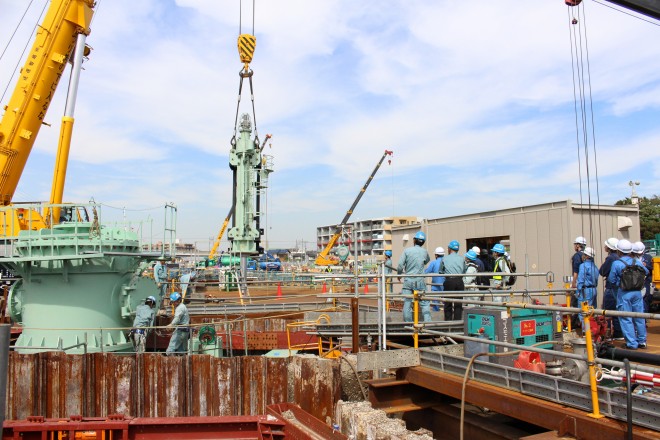

7.弁挿入
穿孔が終了後、スイーパー工により製品内部を清掃し、弁の挿入にうつります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/d6dbafa2f2482a9bc39e6a93fd85618b-325x250.jpg)
-

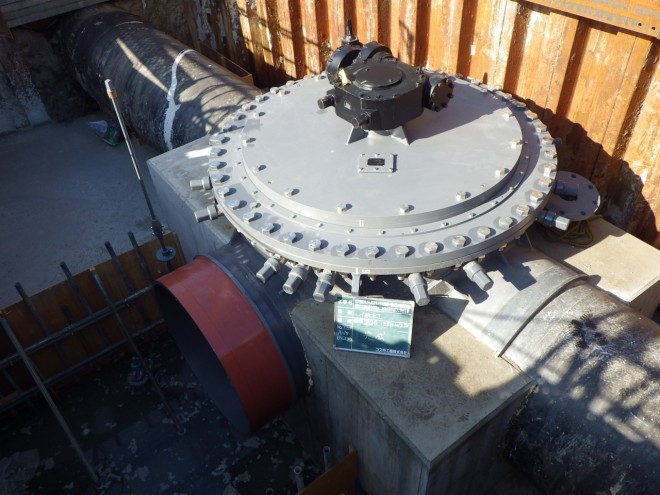

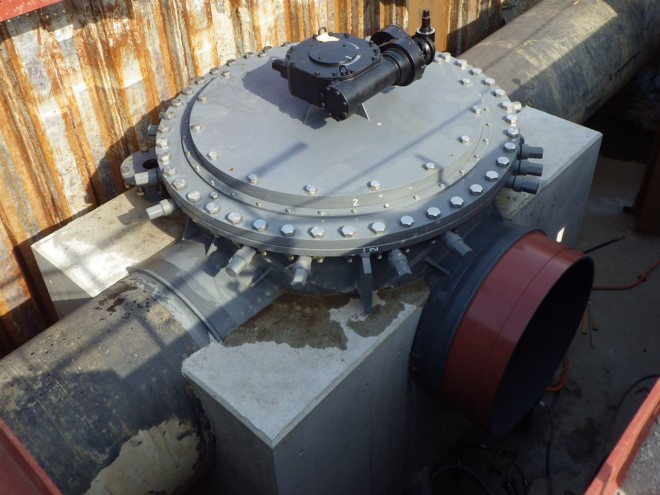

8.内回り 施工完了
内回りの製品の設置が完了しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/IMGP1887-325x250.jpg)
-
9.外回り 施工完了
外回りの製品の設置が完了しました。
製品名 |
インサー切換弁 IRS φ700×500 |
管 種 |
鋼管 |
製品ジャンル |
インサーティング工法 |
施 工 |
コスモ工機株式会社 |
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/9115ea8617bd64c3cf1be1e53206ebcc-325x250.jpg)
-

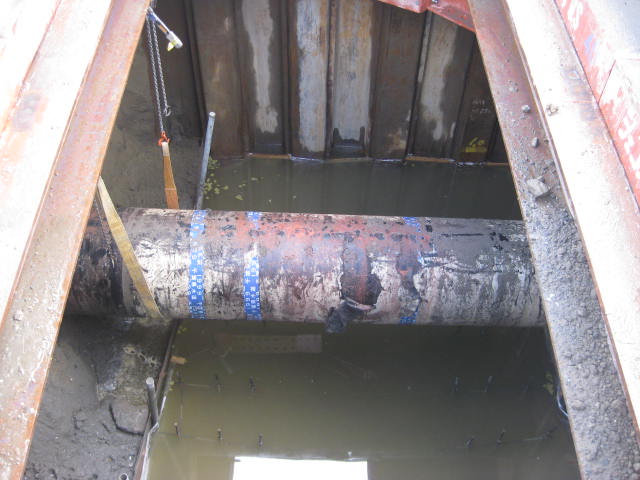

1.施工前
ここから管清掃、製品取付、作業弁取付・・・と進んでいきます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/76a4b3291566be70b15e87c34985c052-325x250.jpg)
-

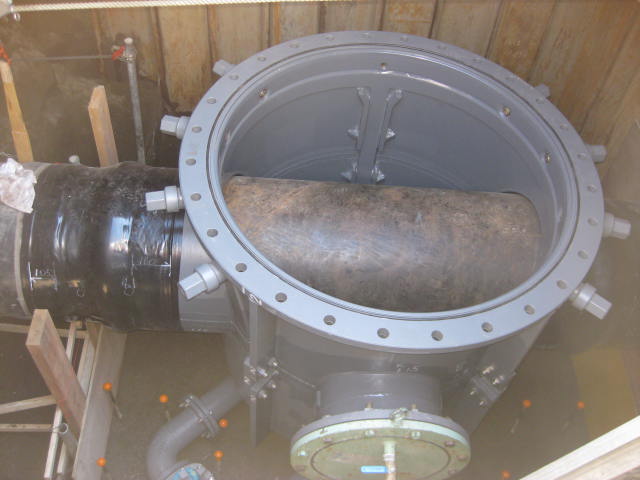

2.割T字管取り付け
製品を既設管へ取り付けます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/73a4c641969445441662eb1fd3e1a8ac1-325x250.jpg)
-

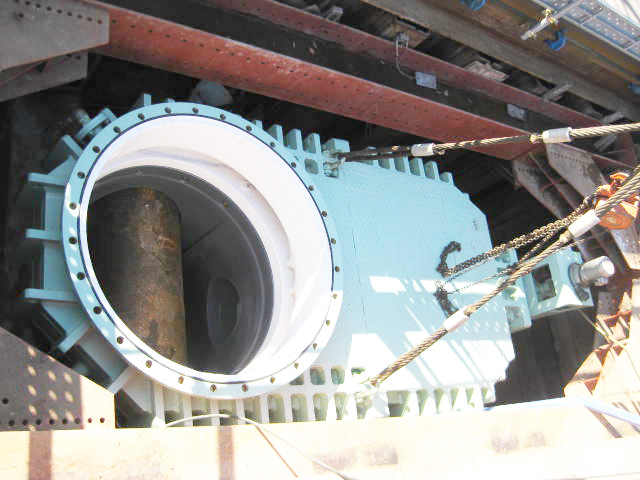

3.作業弁取付
製品上部へ作業弁を取り付けます。
作業弁により、不断水での穿孔、挿入作業が可能になります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/012202c84d3f428991b1007c584f541e-325x250.jpg)
-
4.見学
水道局の方々が穿孔作業の見学にいらっしゃいました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/b4c4f2fdc1e06747608719beb883f76f-325x250.jpg)
-

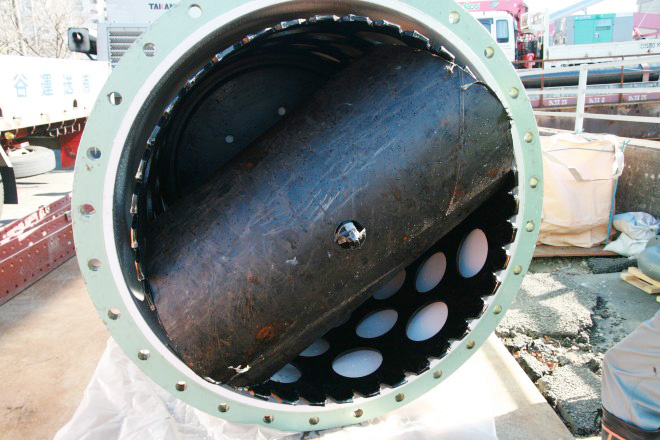

5.切片回収
切片の回収を確認します。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/7256fedd34c1eaf212fee78f758482ca-325x250.jpg)
-

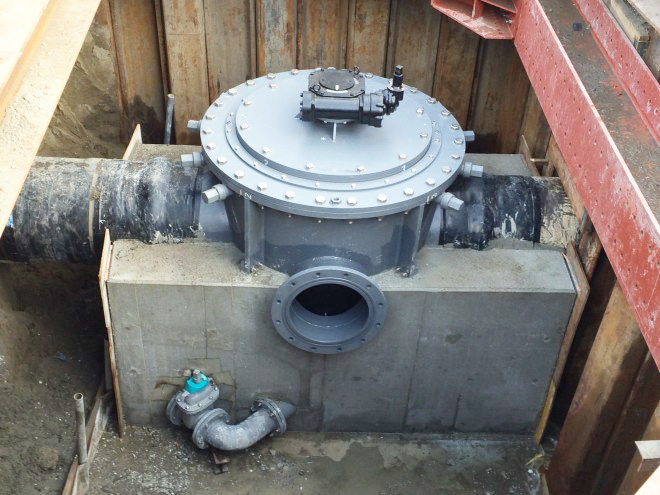

6.施工完了
製品の取り付けが完了しました。
製品名 |
インサー切換弁 IRS-0 φ1000×900 |
管 種 |
鋼管 |
製品ジャンル |
インサーティング工法 |
施 工 |
コスモ工機株式会社 |
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/P1080665-325x250.jpg)
-

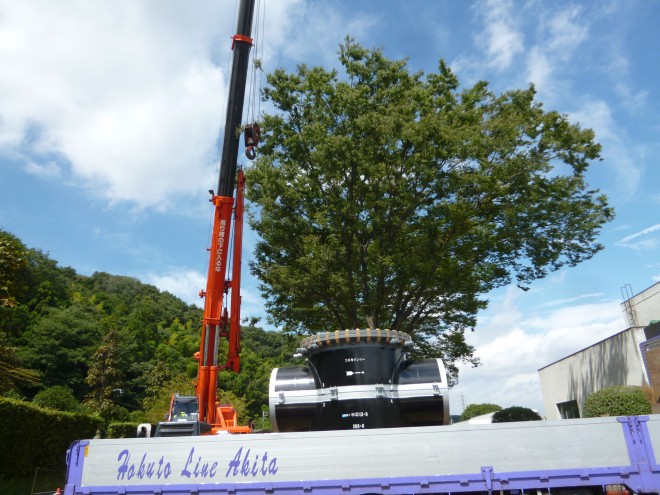

1.搬入
工場から運ばれた製品が現場へ到着しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/P1080667-325x250.jpg)
-
2.製品
材料の検査が完了しました。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/P1080739-325x250.jpg)
-

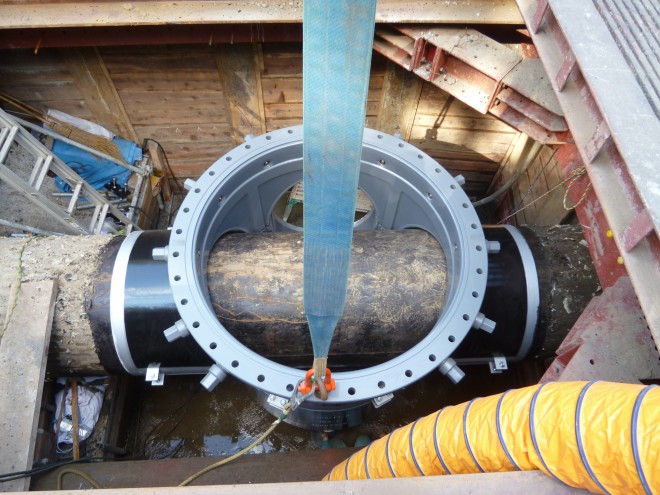

3.割T字管取り付け
製品を既設管へ取り付けます。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/9ba23a5a4f4b8187f4060db3559c9c56-325x250.jpg)
-

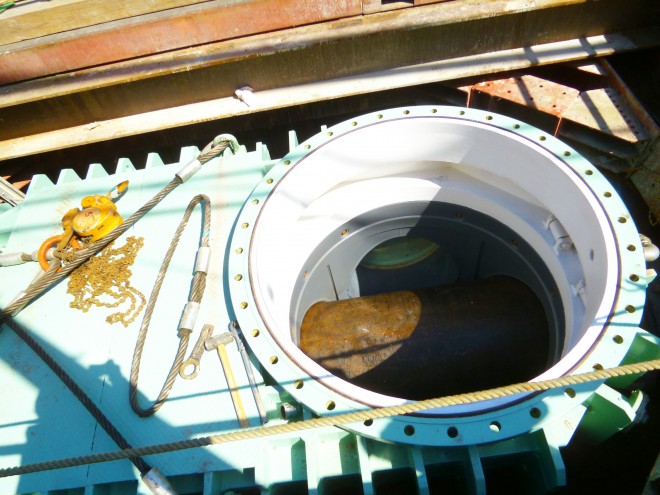

4.穿孔前
穿孔の為、製品上部へ作業弁を取り付けます。
作業弁により、不断水での穿孔、挿入作業が可能になります。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/P1090150-325x250.jpg)
-

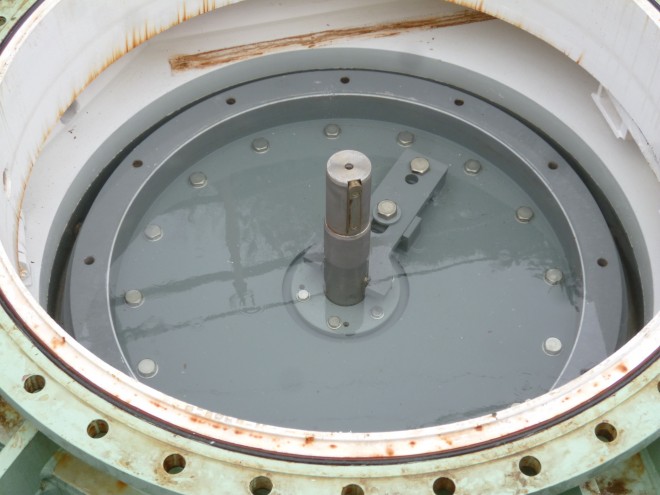

5.弁挿入
弁体を挿入します。
![](https://www.cosmo-koki.co.jp/cms/wp-content/uploads/ecaefbba2411730391cdfea304c067ac-325x250.jpg)
-

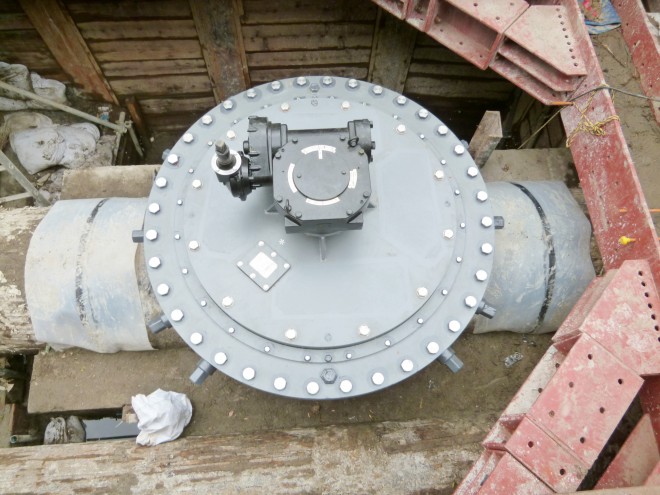

6.取り付け完了
製品の取り付けが完了しました。
