絶縁型 KTF5Z・KTF5Z/10

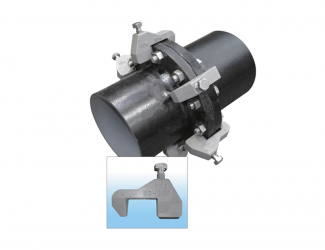

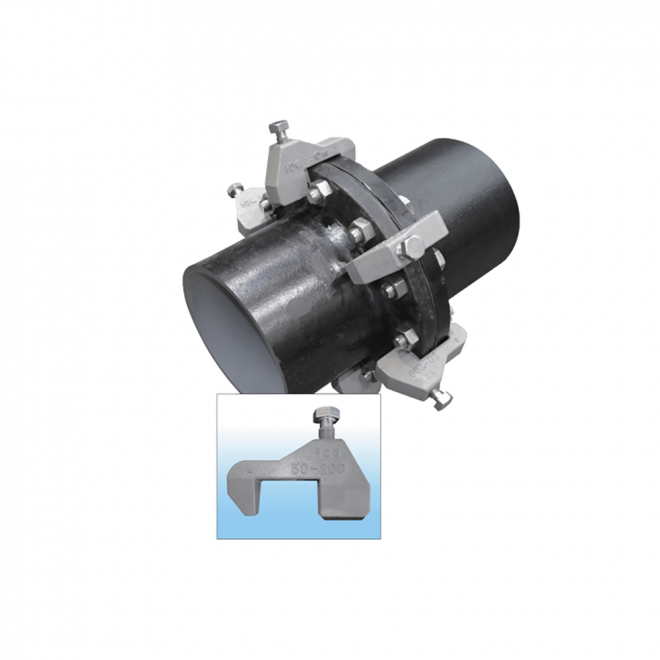

フランジブロック　KTF5Z・KTF5Z/10

類似製品との使い分け

技術資料ダウンロード

適用管種・適用呼び径

ダクタイル鋳鉄管50～200mm

※呼び径50は型式：KTF5Z/10(10K)仕様です。

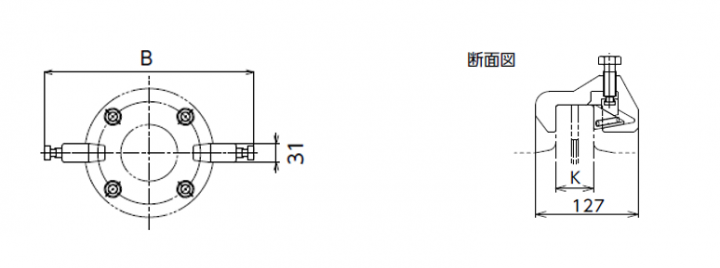

呼び径 B〈共通〉K (KTF5Z)K (KTF5Z/10)使用数 (個)〈共通〉操作ボルト・ナット〈共通〉質量 (KTF5Z)質量 (KTF5Z/10)
50 272ー32～40.522-M16ー3.0
75 34336～47.536～44.5２2－M162.03.0
100 37036～47.536～44.522－M162.03.0
150 42544～5344～53４4－M164.05.5
200 48044～5444～5366－M166.08.0
