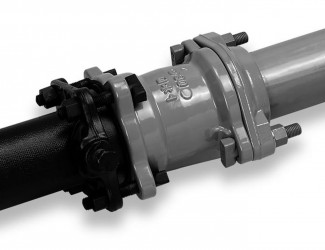

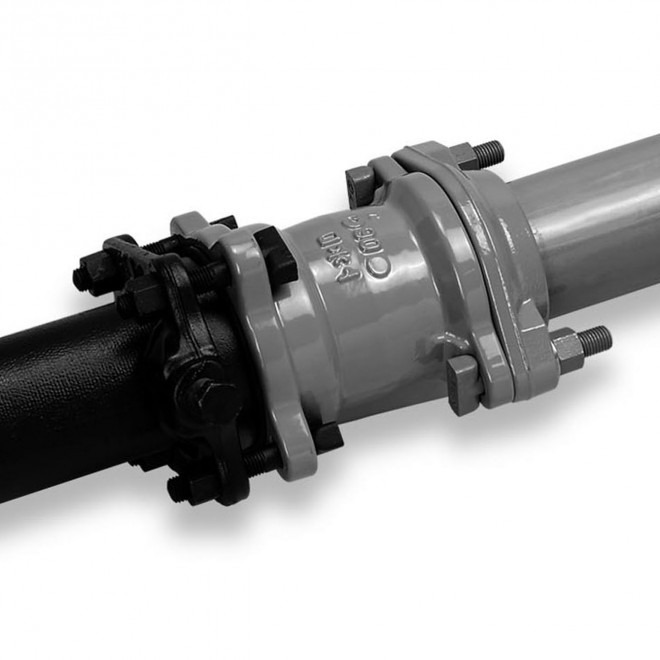

ダクタイル鋳鉄管挿口と硬質塩化ビニル管(鋼管)挿口の両受片落管です

SQVC

VCジョイント

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

両受かつ片落型の場合はVCジョイント片落型
両受、かつ有効長が長いのはVCジョイントロングK型
受挿はVCジョイント2型

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管×塩ビ管50~300mm

※呼び径250・300mmの製品は、Vタイプとなります。

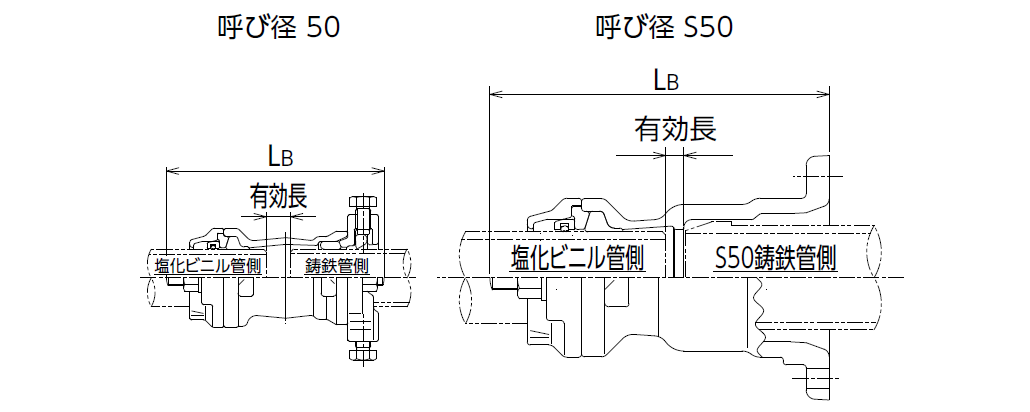

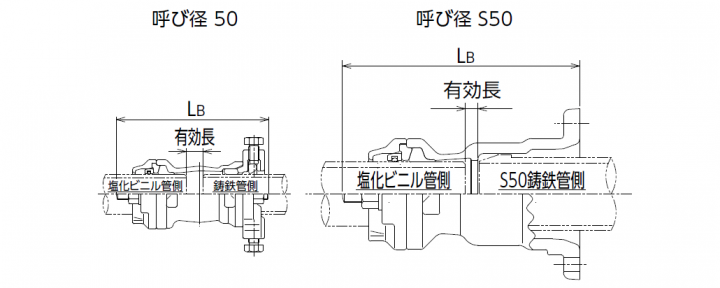

※図は75~200mmです。

呼び径 L有効長重量(kg)
50 218.025.55.5
75 283.016.09.8
100 291.011.013.8
125 295.013.019.0
150 295.08.020.6
200 329.024.028.9
250 373.528.548.6
300 414.530.559.6
