製品のご案内

※下水道に使用する場合はお問い合わせ下さい

ESTCPFP：本管呼び径 200以下, ESTCFF/10M：本管呼び径 250以上

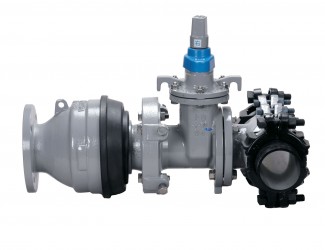

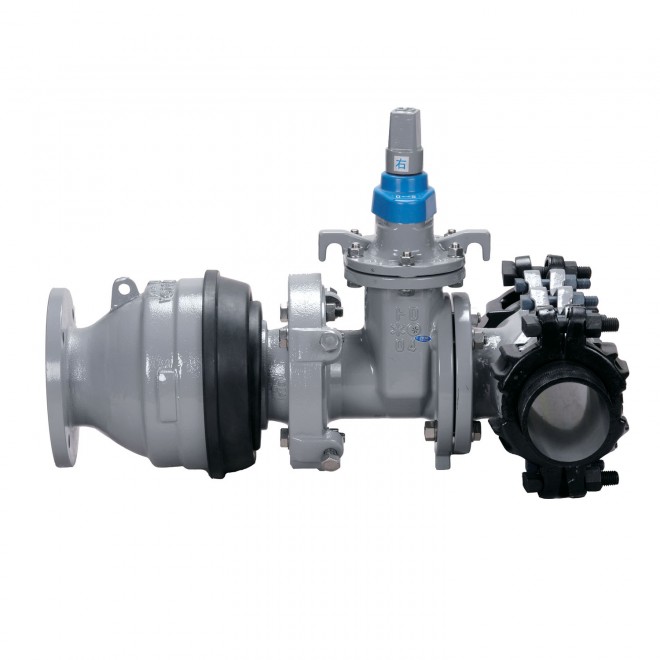

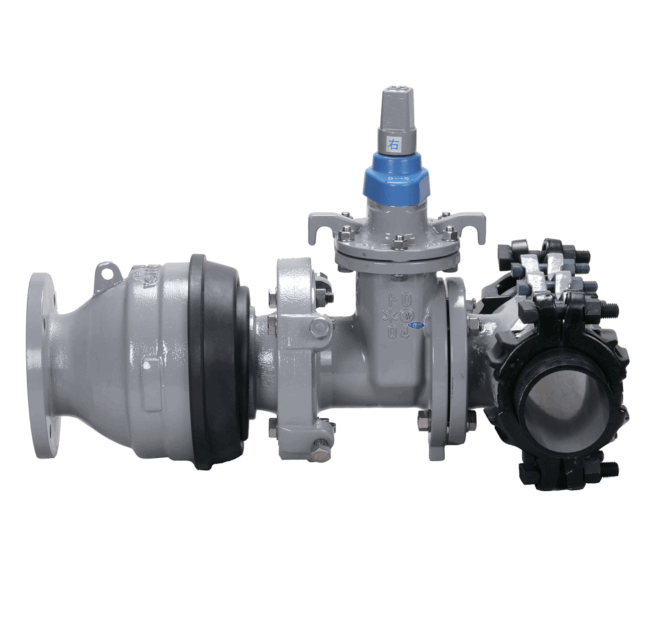

ＳＴソフト免震タイプ

〇全周パッキンタイプ
〇地盤沈下や軟弱地盤で分岐部に生じる変位を吸収
〇免震部はボール型の可撓構造で管路の変位を吸収、水密性を保持

類似製品との使い分け

適用管種・適用呼び径

鋳鉄管	75～600mm×75～200mm

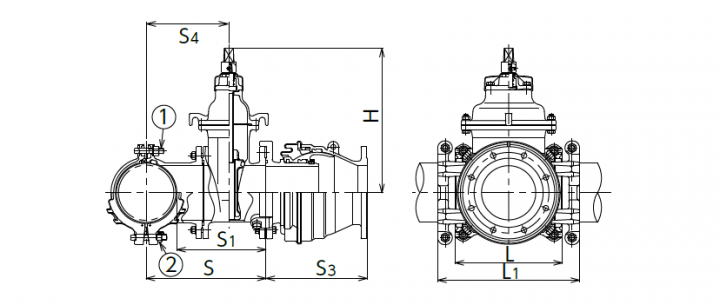

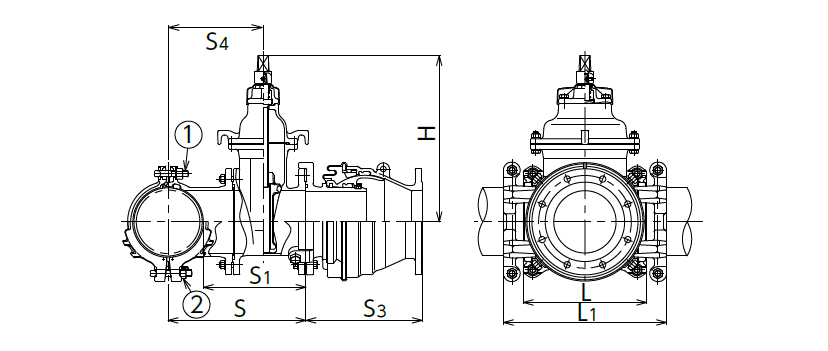

呼び径	S	S1	S3	S4	L	L1	H	①T頭ボルト・ナット	②T頭ボルト・ナット
75×75	296.5	247	315	172.5	209	305	315	4-M16×85	4-M16×85
100×75	309.0	247	315	185.0	264	372	315	6-M16×85	4-M20×100
100×100	315.0	253	340	190.0	264	372	355	6-M16×85	4-M20×100
150×75	335.0	247	315	211.0	268	380	315	6-M16×85	4-M20×100
150×100	346.0	258	340	221.0	268	380	355	6-M16×85	4-M20×100
150×150	420.0	332	350	280.0	348	460	445	6-M20×90	4-M20×100
200×75	360.5	247	315	236.5	268	396	315	6-M20×90	4-M20×110
200×100	381.5	268	340	256.5	268	396	355	6-M20×90	4-M20×110
200×150	445.5	332	350	305.5	398	526	445	8-M20×90	4-M20×110
200×200	444.5	331	375	306.5	398	526	540	8-M20×90	4-M20×110
250×75	393.5	225	315	269.5	400	556	315	8-M20×100	16-M20×100
250×100	416.0	278	340	291.5	400	556	355	8-M20×100	16-M20×100
250×150	470.5	332	350	330.5	400	556	445	8-M20×100	16-M20×100
250×200	504.5	366	375	366.5	600	756	540	12-M20×100	16-M20×100
300×75	419.0	225	315	295.0	450	604	315	8-M20×100	16-M20×100
300×100	442.0	278	340	317.0	450	604	355	8-M20×100	16-M20×100
300×150	496.0	332	350	356.0	450	604	445	8-M20×100	16-M20×100
300×200	530.0	366	375	392.0	450	604	540	8-M20×100	16-M20×100
350×75	445.0	225	315	321.0	450	602	315	8-M20×100	20-M20×100
350×100	468.0	278	340	343.0	450	602	355	8-M20×100	20-M20×100
350×150	522.0	332	350	382.0	450	602	445	8-M20×100	20-M20×100
350×200	556.0	366	375	418.0	550	702	540	10-M20×110	20-M20×100
400×75	470.5	225	315	346.5	450	620	315	8-M20×110	24-M20×110
400×100	498.5	283	340	373.5	450	620	355	8-M20×110	24-M20×110
400×150	552.5	337	350	412.5	450	620	445	8-M20×110	24-M20×110
400×200	581.5	366	375	443.5	550	720	540	10-M20×110	24-M20×110
450×75	496.0	255	315	372.0	450	618	315	8-M20×110	24-M20×110
450×100	529.0	288	340	404.0	450	618	355	8-M20×110	24-M20×110
450×150	583.0	342	350	443.0	450	618	445	8-M20×110	24-M20×110
450×200	607.0	366	375	469.0	600	768	540	12-M20×110	24-M20×110
500×75	521.5	255	315	397.5	450	616	315	8-M20×110	28-M20×110
500×100	554.5	288	340	429.5	450	616	355	8-M20×110	28-M20×110
500×150	608.5	342	350	468.5	450	616	445	8-M20×110	28-M20×110
500×200	633.0	366	375	495.0	600	766	540	12-M20×110	28-M20×110
600×75	573.0	255	315	449.0	450	634	315	8-M24×120	28-M20×120
600×100	611.0	293	340	486.0	450	634	355	8-M24×120	28-M20×120
600×150	660.0	342	350	520.0	450	634	445	8-M24×120	28-M20×120
600×200	689.0	371	375	551.0	600	784	540	10-M24×120	28-M20×120
