不断水にて所要の分岐管を取出す場合に使用

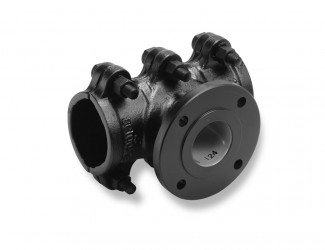

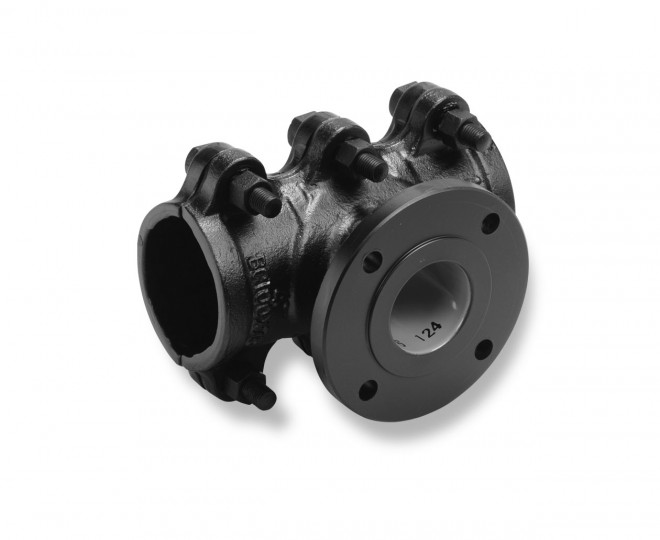

割T字管 B型

〇ボルト締付け方式の為施工時間が短縮可能
〇分岐部に規格の仕切弁を取付けて使用
〇既設管呼び径により、ダクタイル製と鋼板製がございます

類似製品との使い分け

大口径取り出しの場合は割T字管 M型
溶接で本体と接合したい場合は割T字管 W型

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管75~800mm×75~500mm鋼管75~800mm×75~500mm
硬質塩化ビニル管75~800mm×75~450mm石綿管75~600mm×75~450mm

※上記のサイズ以外は、お問い合わせください。

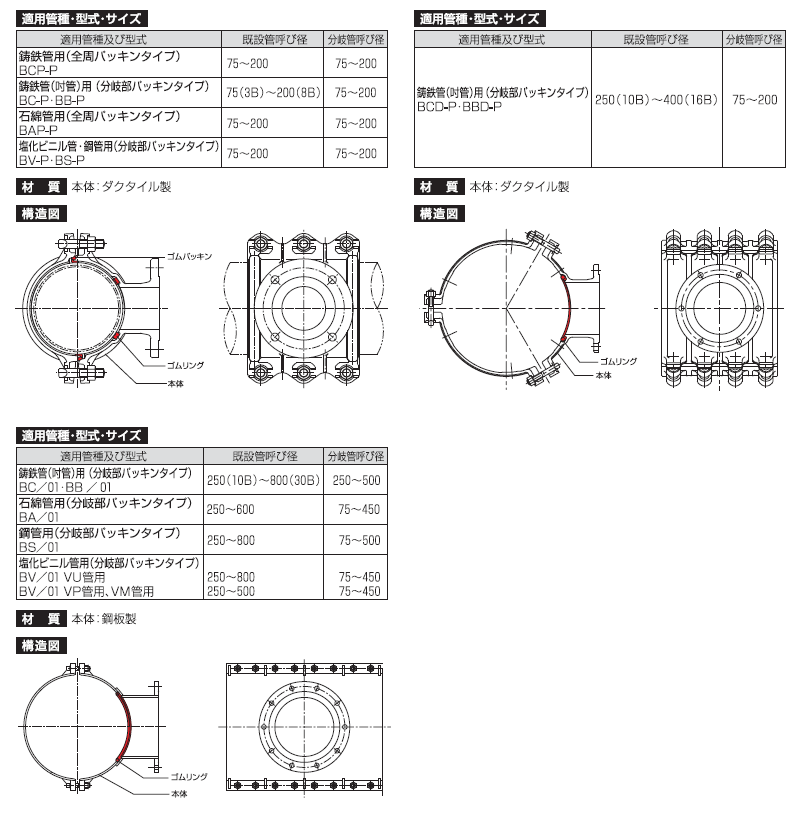

構成

1 施工
既設管に割T字管B型及び水道用仕切弁(フランジ形)を取付け、分岐呼び径に応じたコスモボーラーで既設管を穿孔し、分岐します。割T字管B型に取付けた仕切弁は、穿孔工事完了後維持管理用として使用することができます。
2 二つ割または三つ割の割T字管本体をボルト・ナットで締め付け固定します。全周止水式と穿孔口止水式のタイプがあります。
