概要
ポンプ室などにおける弁等の機器類フランジ接合部に使用し，その取付け・取外しを容易にするとともに
軽微な伸縮，角変位，温度伸縮及び振動などを吸収するために使用します。
類似製品との使い分け
- 短面間の場合はDT型をご使用ください。
- 短面間でなく、呼び径1100～2400mmならばK型をご使用ください。
特長
- 管内外の正圧力・負圧力に関係なく相互に完全にシール可能
- 曲げ角が最大となっても過大な面圧が発生しない
- 長期にわたり復元力を保持可能

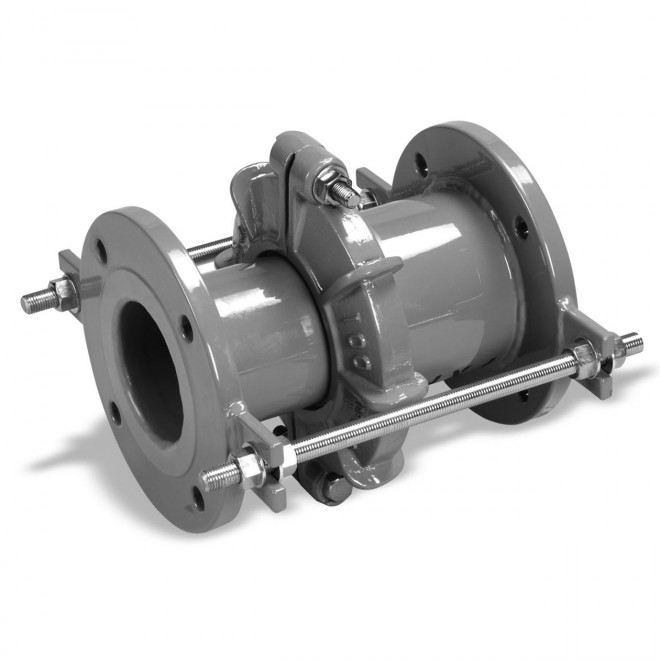

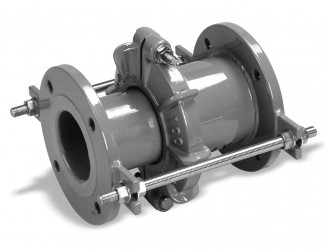

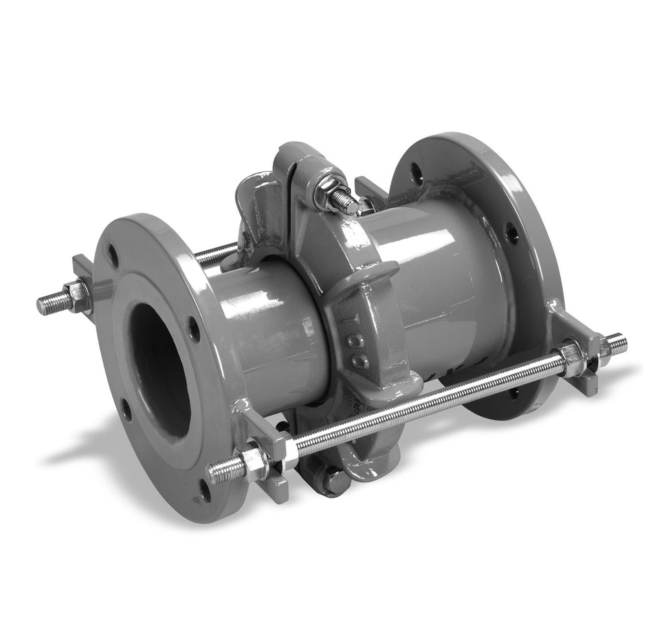

構成
- 二重管構造の摺動式継手で、フランジスピゴット、アダプター本体、ハウジング、ゴムリング、六角ボルト・ナット、配送用ボルト・ナットから構成されています。

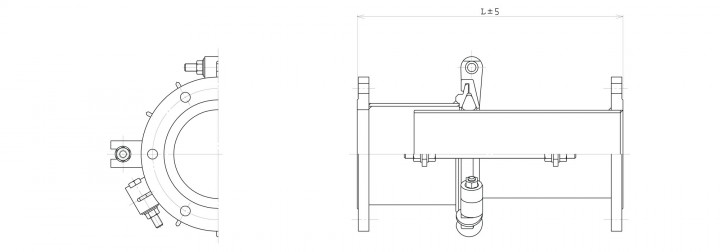

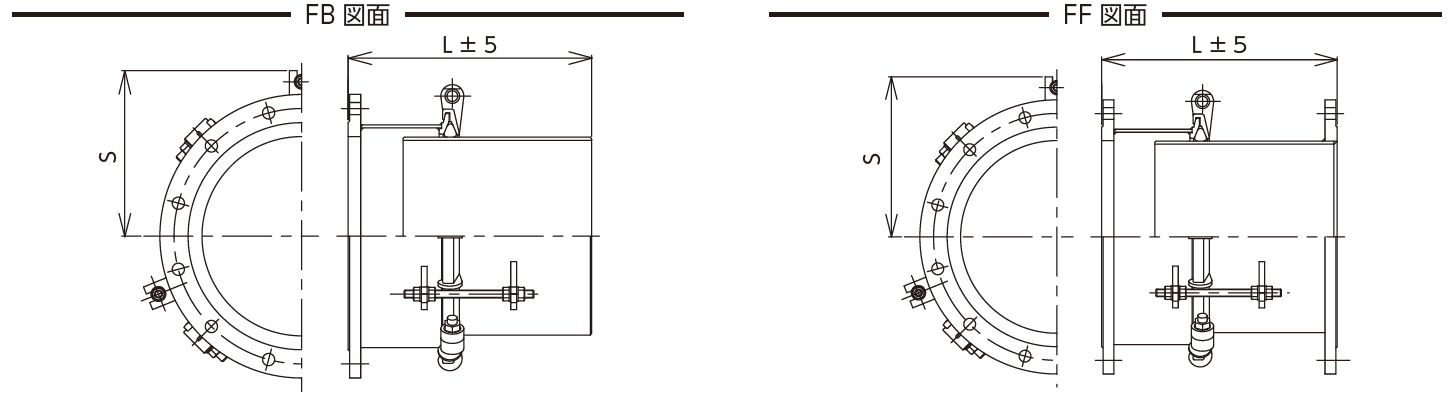

仕様
|
呼び径
|
可撓角
|
伸縮量
|
L
|
S
|
|---|---|---|---|---|
|
75
|
(4°)
|
±65
|
450
|
159
|
|
100
|
(4°)
|
±75
|
500
|
171
|
|
125
|
(4°)
|
±75
|
500
|
184
|
|
150
|
(4°)
|
±75
|
500
|
197
|
|
200
|
(4°)
|
±75
|
500
|
222
|
|
250
|
(4°)
|
±75
|
500
|
248
|
|
300
|
(4°)
|
±75
|
500
|
273
|
|
350
|
(4°)
|
±75
|
500
|
292
|
|
400
|
(4°)
|
±75
|
500
|
317
|
|
450
|
(4°)
|
±75
|
500
|
358
|
|
500
|
(4°)
|
±85
|
500
|
386
|
|
600
|
(4°)
|
±85
|
500
|
456
|
|
700
|
(4°)
|
±85
|
550
|
511
|
|
800
|
(4°)
|
±85
|
550
|
568
|
|
900
|
(4°)
|
±85
|
600
|
618
|
|
1000
|
(4°)
|
±105
|
650
|
689
|
← スクロールでご確認頂けます →
※フランジ：7.5K仕様
技術資料
- 取扱説明書
- 75～1000mm
