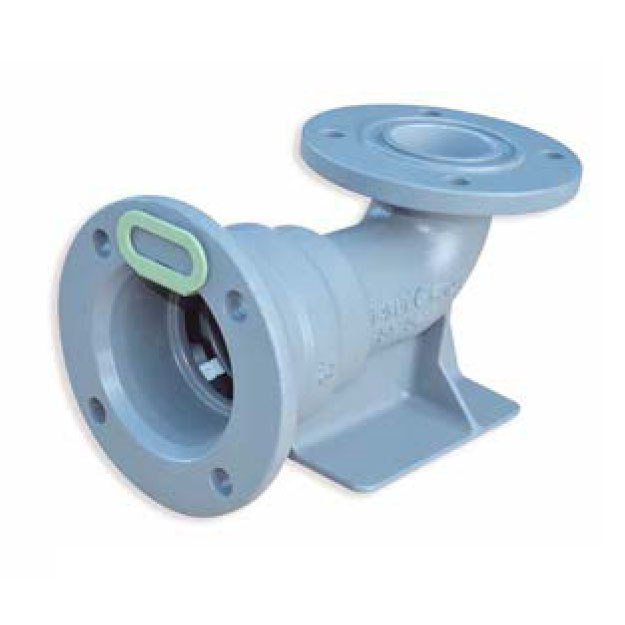

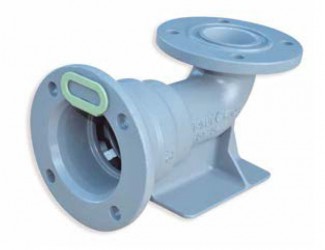

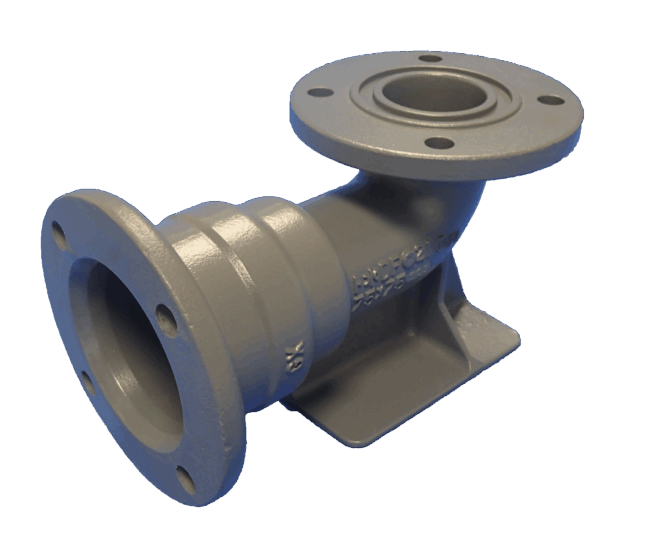

ダクタイル鋳鉄管GX形管用 消火栓型台座付90°曲管 メカベンド消火栓型GX形
GXBH
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～100mm×75mm
概要
GX形配管の管末に消火栓や空気弁を設置する際に使用します。
※付属品は含みません。
類似製品との使い分け
- 硬質塩化ビニル管用の場合は、メカベンド消火栓型をご使用ください。
- 水道配水用ポリエチレン管用の場合は、Pメカベンド消火栓型をご使用ください。
特長
- 台座付きの為安定した配管が可能
- 通水部粉体塗装
- 施工が容易

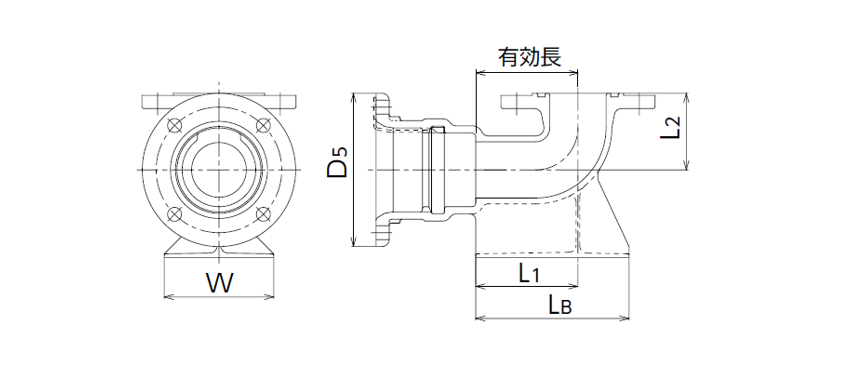

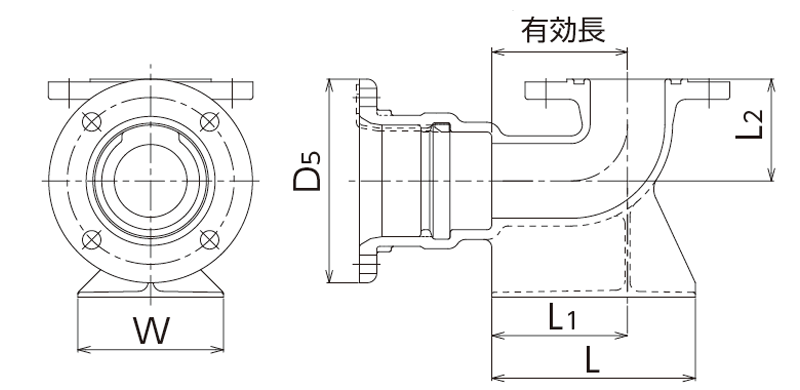

仕様
|
呼び径
|
L
|
L1
|
L2
|
D5
|
W
|
有効長
|
質量
|
|---|---|---|---|---|---|---|---|
|
75×75
|
210
|
140
|
105
|
210
|
150
|
140
|
18.8
|
|
100×75
|
220
|
140
|
105
|
244
|
150
|
140
|
24.0
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～100mm×75mm
- 取扱説明書
- 75～100mm×75mm
