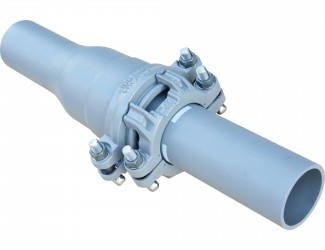

ダクタイル鋳鉄管（GX形管 直管）用 移動防止金具 二つ割移動防止金具GX形直管用 ロックホルダー
LKH-GX
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～400mm
概要
GX形管配管後に設計変更が伴う場合、後付けで取付けができる移動防止金具です。
類似製品との使い分け
- NS形管の場合は二つ割移動防止金具NS形直管用をご使用ください。
- NS形E種管の場合は二つ割移動防止金具NS形E種直管用をご使用ください。
特長
- 二つ割で施工が簡単
- GX形管の限界曲げモーメントに対応
- 本体・爪はGX形管と同じ外面耐食塗装です

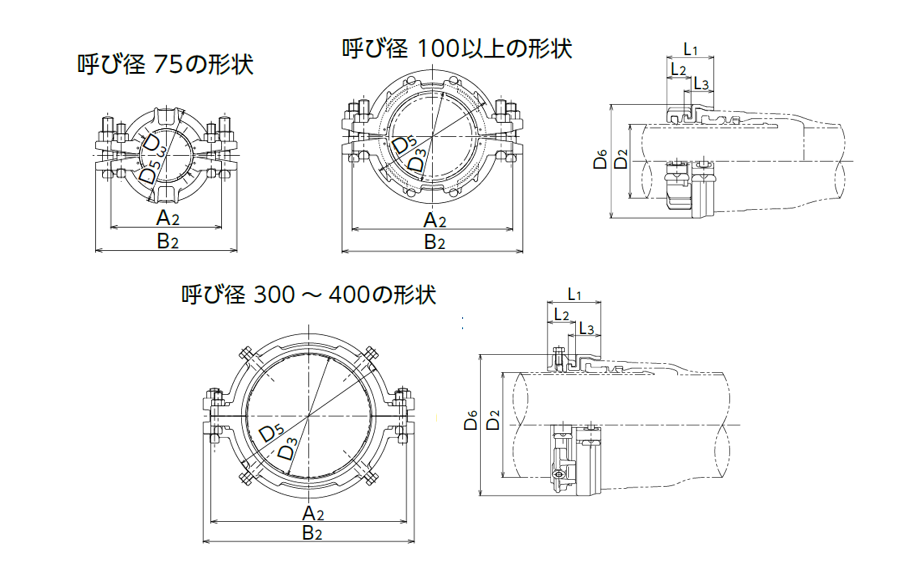

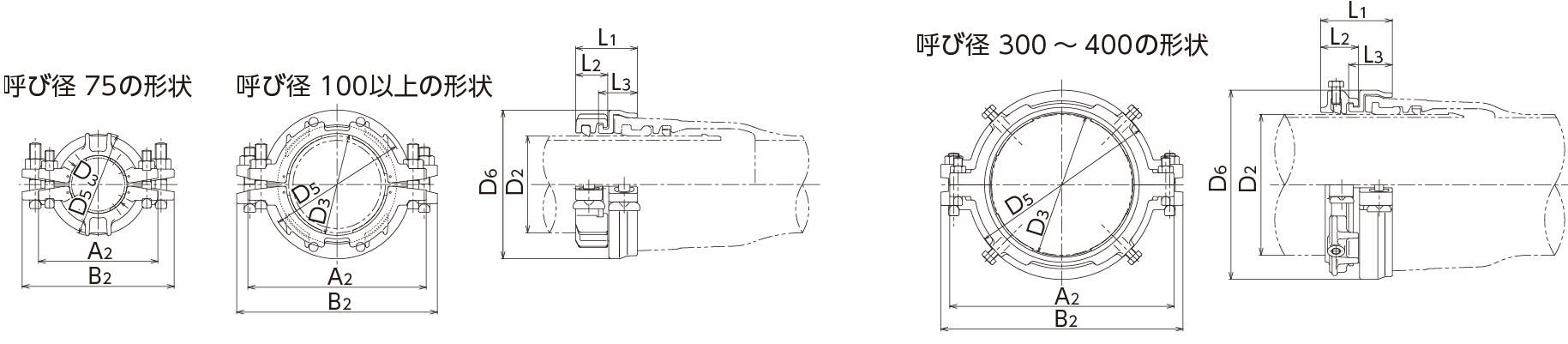

仕様
|
呼び径
|
D2
|
D3
|
D5
|
D6
|
A2
|
B2
|
L1
|
L2
|
L3
|
質量(kg)
|
|---|---|---|---|---|---|---|---|---|---|---|
|
75
|
93.0
|
101.0
|
183
|
175
|
208
|
266
|
107.0
|
60.0
|
62.0
|
6.5
|
|
100
|
118.0
|
126.0
|
210
|
207
|
247
|
298
|
111.0
|
64.0
|
62.5
|
8.5
|
|
150
|
169.0
|
178.0
|
244
|
260
|
312
|
351
|
108.0
|
56.0
|
68.0
|
12.2
|
|
200
|
220.0
|
229.0
|
301
|
315
|
385
|
406
|
131.0
|
67.0
|
86.0
|
24.0
|
|
250
|
271.6
|
281.0
|
383
|
370
|
443
|
461
|
139.6
|
74.6
|
87.0
|
23.0
|
|
300
|
322.8
|
326.8
|
431
|
434
|
519
|
556
|
159.0
|
81.0
|
100.0
|
40.0
|
|
350
|
374.0
|
378.0
|
545
|
472
|
574
|
618
|
171.0
|
88.0
|
107.0
|
49.0
|
|
400
|
425.6
|
429.6
|
595
|
551
|
628
|
673
|
172.5
|
89.5
|
107.0
|
55.0
|
