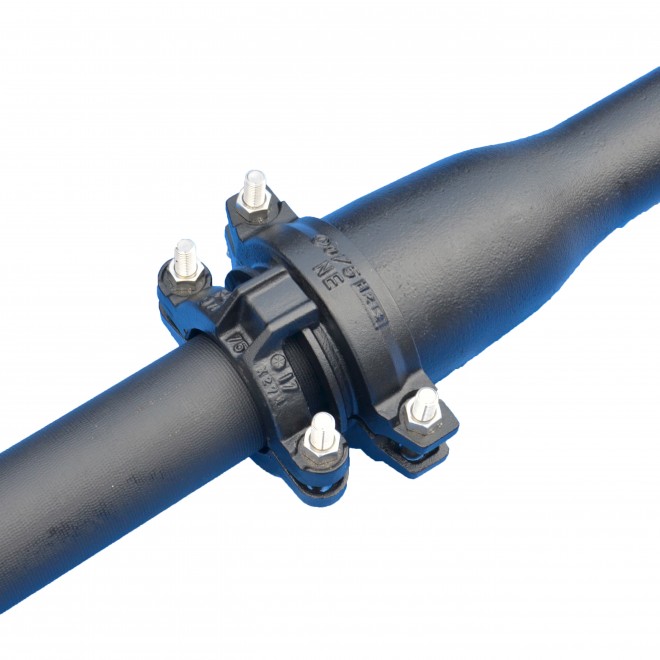

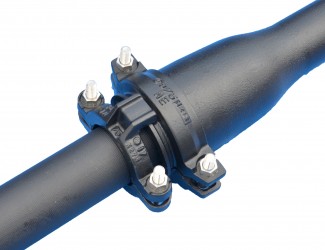

ダクタイル鋳鉄管（NS形E種管 直管）用 移動防止金具 二つ割移動防止金具NS形E種直管用 ロックホルダー
LKH-NSE
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～150mm
概要
NS形管配管後に設計変更が伴う場合、後付けで取付けができる移動防止金具です。
類似製品との使い分け
- NS形の場合は二つ割移動防止金具NS形直管用をご使用ください。
- GX形の場合は二つ割移動防止金具GX形直管用をご使用ください。
特長
- 二つ割構造で施工が簡単
- 曲げ配管に使用可能

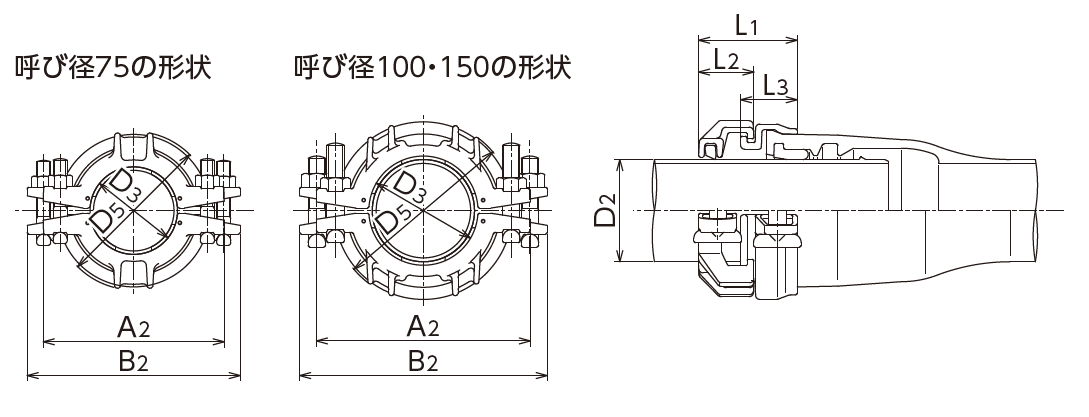

仕様
|
呼び径
|
D2
|
D3
|
D5
|
A2
|
B2
|
L1
|
L2
|
L3
|
質量(kg)
|
|---|---|---|---|---|---|---|---|---|---|
|
75
|
93.0
|
101
|
183
|
208
|
246
|
112
|
60
|
67.0
|
6.0
|
|
100
|
118.0
|
126
|
210
|
247
|
286
|
114
|
64
|
65.5
|
8.5
|
|
150
|
169.0
|
178
|
244
|
312
|
347
|
109
|
56
|
69.0
|
12.0
|
← スクロールでご確認頂けます →
