概要

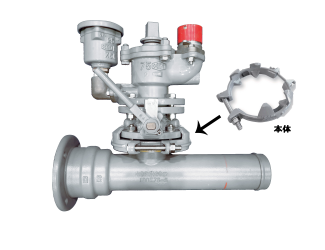

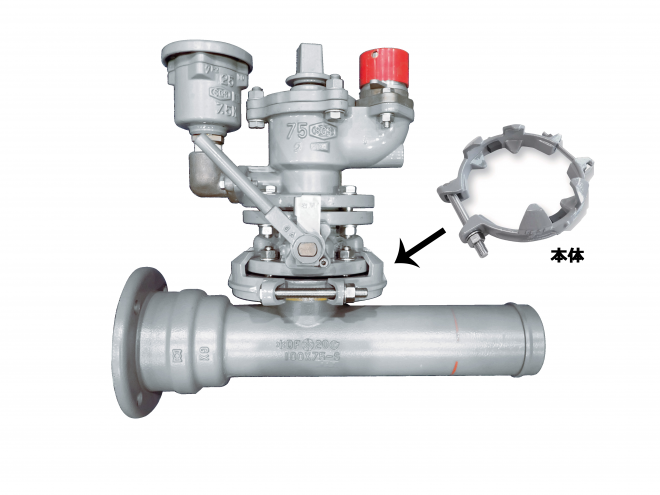

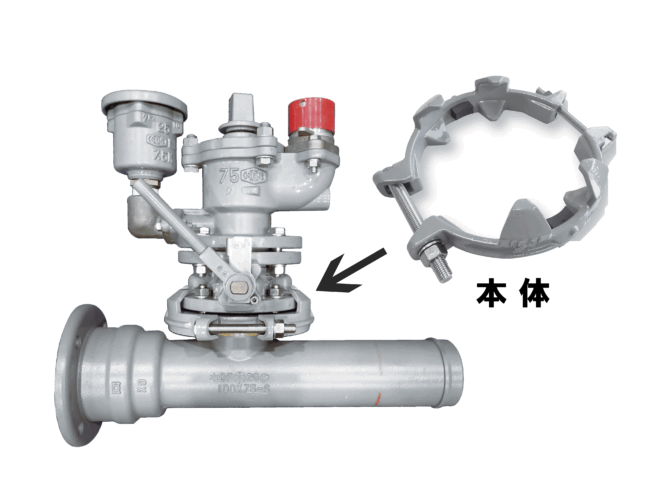

フランジ補強リングは、管路の弱点となる補修弁部のフランジ部の開きを未然に防止する予防保全を目的として使用できます。
※補修弁によっては取付け不可のためメーカー名をお知らせください。
＜型式について＞
・FHR（呼び径75～200mm） ： 7.5Kフランジ仕様
・FHR/10 （呼び径75～100mm） ： 10Kフランジ仕様
特長
- フランジ接合部の離脱防止力を3DkNに向上
- 補修弁等の小スペースに対応
- 浅埋T字管にも取付け可能
仕様

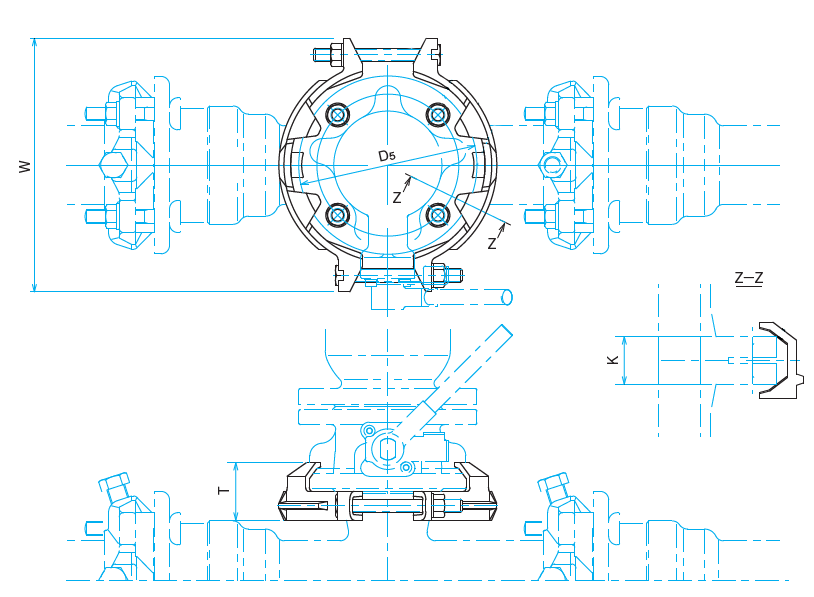

※図は呼び径75mmの場合
|
呼び径
|
D5
|
W
|
T
|
K
|
六角ボルト・ナット（本体用）
|
六角ボルト・ナット（フランジ用）
|
質量(kg)
|
|---|---|---|---|---|---|---|---|
|
75
|
211
|
300
|
68
|
39～54.5
|
2-M16×140
|
4-M16×70
|
3.0
|
|
100
|
238
|
340
|
68
|
39～54.5
|
2-M16×140
|
4-M16×70
|
4.0
|
|
150
|
290
|
390
|
74
|
44～56.5
|
2-M16×140
|
6-M16×75
|
4.5
|
|
200
|
342
|
445
|
80
|
44～58.5
|
2-M16×140
|
8-M16×75
|
6.5
|
← スクロールでご確認頂けます →
