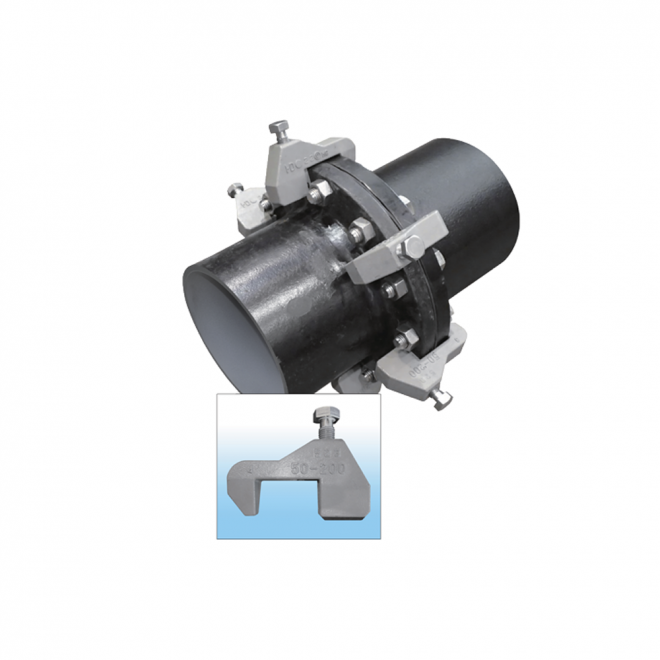

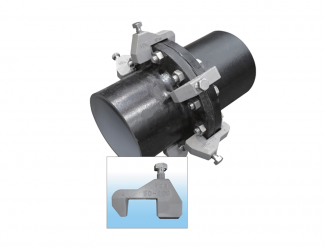

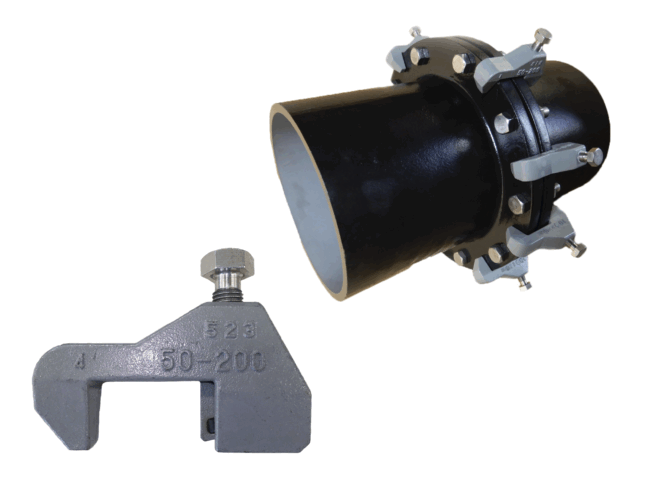

フランジ接合部固定金具フランジブロック（呼び径50～600mm）

KTF5 ・ KTF5/10 ・ KTF5Z ・ KTF5Z/10・KTF3・KTF3Z

適用管種：: ダクタイル鋳鉄管
呼び径：: 50～600mm

概要

フランジブロックは、管路の弱点となりやすい仕切弁やT字管などのフランジ部の耐震補強として使用できます。
また、フランジボルト交換時の仮固定金具としての利用や、腐食したフランジボルトの強度を補うバックアップ金具としても有効です。

＜型式について＞

・KTF5（呼び径75～600mm）： 7.5Kフランジ仕様標準型
・KTF5/10（呼び径50～600mm） : 10K フランジ仕様標準型
・KTF5Z（呼び径75～200mm） : 7.5Kフランジ仕様絶縁型
・KTF5/10 (呼び径50～200mm） : 10 Kフランジ仕様絶縁型

特長

フランジ接合部に後付けし、離脱防止力3DkN を発揮
製品本体のボルトを締め付けるだけの簡単施工
管軸に対し垂直方向からボルトを締め付けるので、狭隘スペースでも取付けが可能
両フランジ仕切弁・ソフトシール弁にも対応　※フランジ外周が円形でなくても取付け可能
フランジ押し付け面が平らなピースなので、既設フランジの塗装を傷つけません
絶縁仕様のラインナップもご用意できます（KTF5Z ・ KTF5Z/10）

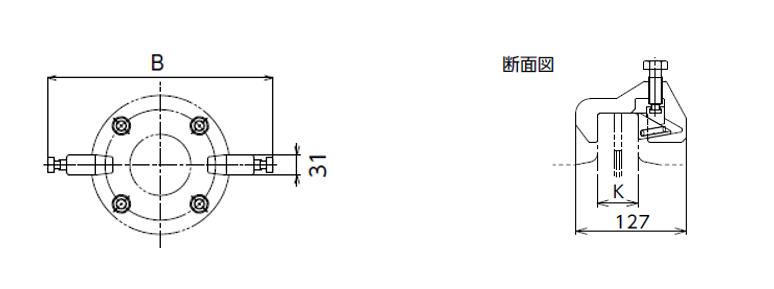

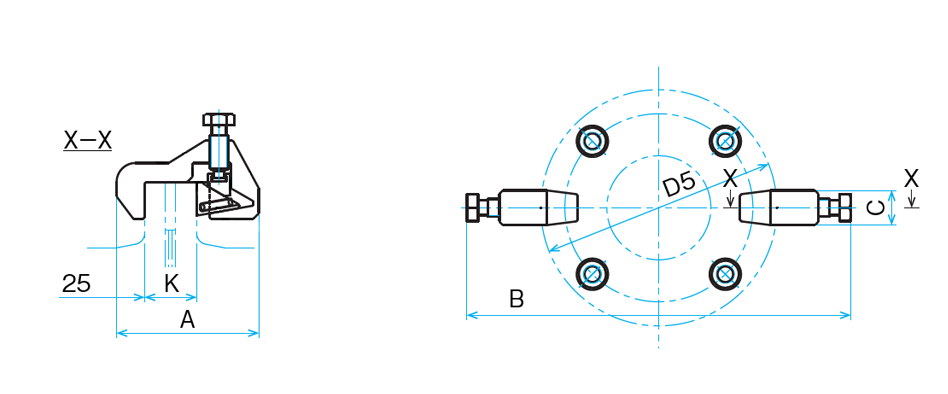

仕様

呼び径	A	B	B	C	K	K	使用数 (個)	操作ボルト・ナット	質量	質量
	－	KTF5	KTF5/10	－	KTF5	KTF5/10	－	－	KTF5	KTF5/10
50	127	－	272	31	－	32～43	2	2-M16	－	3.0
75	127	343	308	31	36～53	36～47	2	2-M16	3.0	3.5
100	127	370	333	31	36～53	36～47	2	2-M16	3.0	3.5
150	127	425	415	31	44～55	44～55	4	4-M16	5.5	6.5
200	127	480	465	31	44～57	44～55	6	6-M16	8.0	10.0
250	139	533	523	38	48～59	48～59	6	6-M16	11.0	13.0
300	139	593	571	38	48～63	48～61	8	8-M16	14.0	17.0
350	139	662	622	38	52～65	52～65	8	8-M16	15.0	17.0
400	139	717	698	38	52～67	56～69	8	8-M16	16.0	19.5
450	161	763	737	38	56～69	60～73	8	8-M16	20.5	24.5
500	161	823	795	38	56～73	60～75	8	8-M16	20.5	24.5
600	161	930	921	38	60～75	64～79	12	12-M16	29.5	45.0
