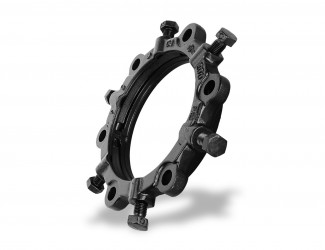

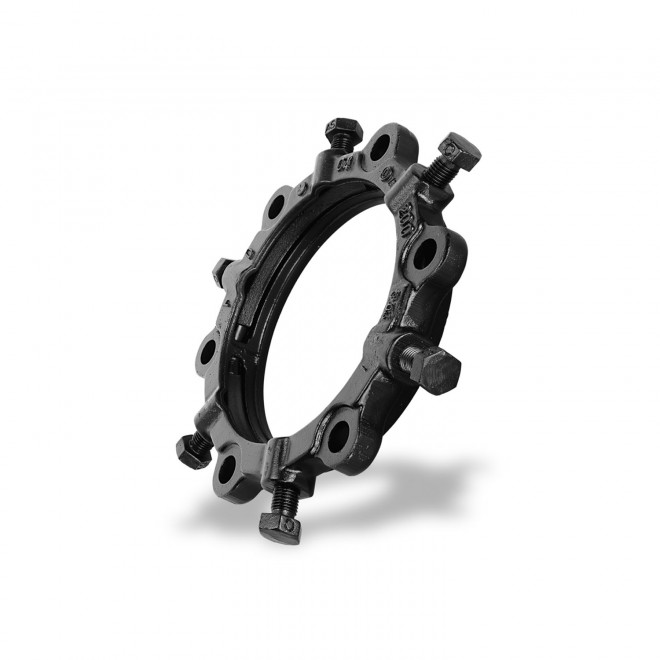

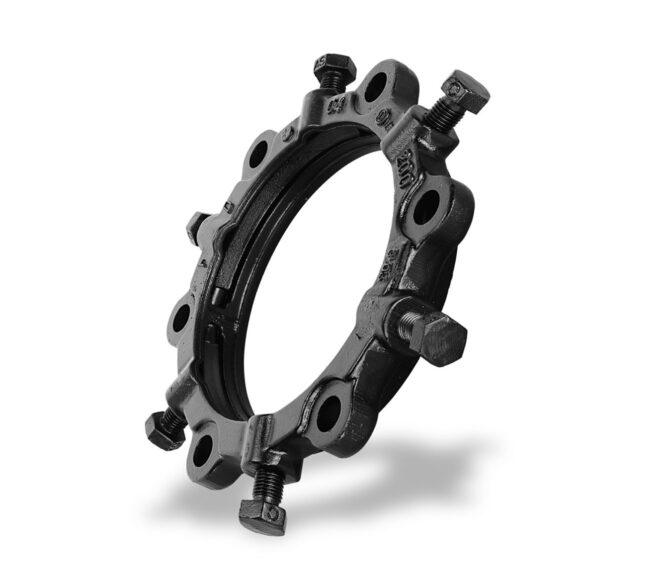

概要
CMAは、押輪のボルト孔相互間に設けられた押しボルト、本体、弓形爪などにより構成されておりますが、 この弓形爪は皿ばね状の製品で、
呼び径にもよりますが管外周の60~87%を拘束し、管体にかかる局部応力を最大限に低減するとともに、大きな離脱防止力を確保できる構造に
なっています。
また、管体接触部の弓形爪の刃先は、管の外径に均一に接触するもので、規定トルクによる押しポルトの初期締付け時にも、また、水圧が管の
挿口側を離脱する方向に作用しても、管体に一定の深さ以上に食い込まない設計になっています。
類似製品との使い分け
- GX形の場合は、GX形継ぎ輪用をご使用ください。
- K形かつ離脱防止性能A級の場合は、スーパーホールドをご使用ください。
- コスト面(スラストブロックと比較)で選ぶ場合、 離脱防止押輪ワイド型をご使用ください。
- 既設管には、二つ割離脱防止押輪（CMB-2LB(75～800mm)・CMA-2LB(900～1500mm)）をご使用ください。
- NS形の場合は、 離脱防止押輪NS形継ぎ輪用をご使用ください。
特長
- 離脱防止機能は、押しボルト、弓形爪にて構成
- 管外周の60～87％を拘束、局部応力を低減
- 皿ばね形状の爪の移動により管の拘束力アップ
構成
- 接合部との整合性
CMAの構造は、K形接合部と同等な形状・寸法の押輪に、離脱防止機能機構を具備した製品で、十分な整合性を有しています。
- 離脱防止機構
CMAの離脱防止機構は、押しボルト、本体、弓形爪などにより構成され、この弓形爪は皿ばね状の製品で、管外周の60～87％を拘束し、
管体にかかる局部応力を最大限に低減するとともに、大きな離脱防止力を保持できる構造になっています。
- 管体接触部
CMAの管体接触部の弓形爪の刃先は、管の外径に均一に接触するもので、規定トルクによる押しボルトの初期締込み時にも、
また、水圧が管挿口側を離脱する方向に作用しても、管体に一様に喰い込むように設計してあります。 - 離脱防止機能
CMAの離脱防止機能は、円弧状の弓形爪が、初期の押しボルト締込み時にはやや傾いた状態にあり、
水圧により管の挿口側が離脱する方向に動くと、押しボルトの先端を支点とした回転運動により
爪部が直立状態に皿ばね状の変化をなし、管体を初期拘束力よりも更に強く拘束する機能を有したものです。

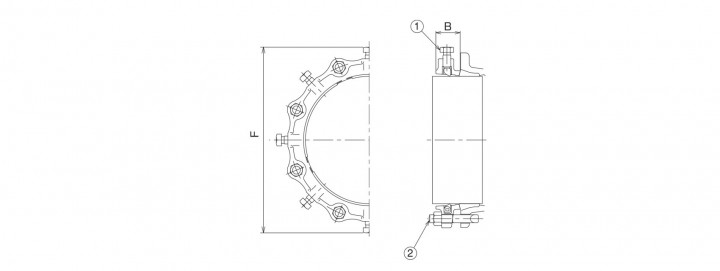

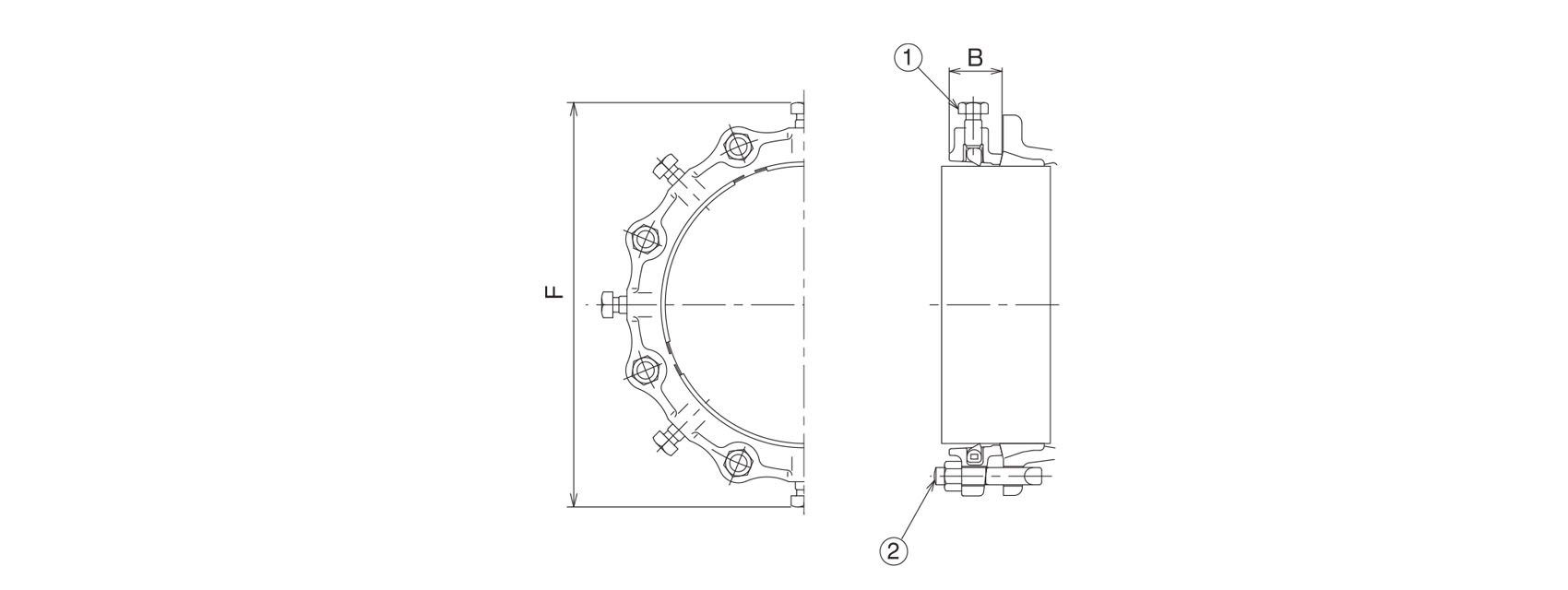

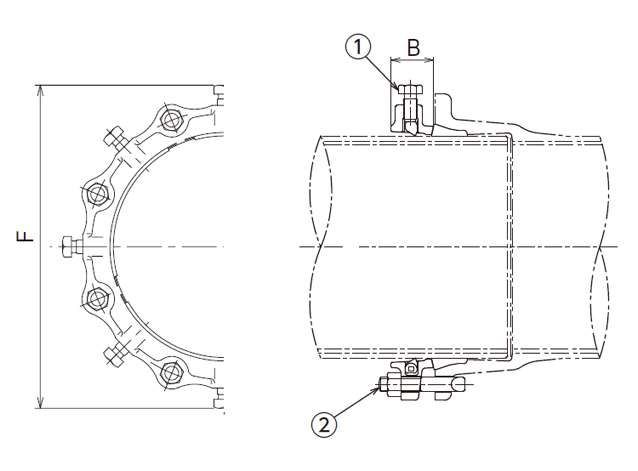

仕様
|
呼び径
|
F
|
B
|
①押しボルト
|
②T頭ボルト
|
許容水圧(MPa)
|
組質量（kg)
|
|---|---|---|---|---|---|---|
|
75
|
229
|
51
|
2-M20×38
|
4-M16×85
|
4.0
|
3.5
|
|
100
|
260
|
52
|
2-M20×40
|
4-M20×90
|
4.0
|
5.2
|
|
150
|
313
|
54
|
3-M20×40
|
6-M20×90
|
4.0
|
7.9
|
|
200
|
366
|
52
|
6-M20×40
|
6-M20×90
|
4.0
|
9.5
|
|
250
|
419
|
58
|
8-M20×40
|
8-M20×90
|
3.7
|
13.0
|
|
300
|
471
|
60
|
8-M20×40
|
8-M20×100
|
3.5
|
15.6
|
|
350
|
538
|
62
|
10-M20×48
|
10-M20×100
|
2.8
|
20.3
|
|
400
|
594
|
67
|
12-M20×48
|
12-M20×110
|
2.5
|
26.3
|
|
450
|
647
|
70
|
12-M20×48
|
12-M20×110
|
2.3
|
28.3
|
|
500
|
700
|
75
|
14-M20×48
|
14-M20×110
|
2.0
|
34.7
|
|
600
|
803
|
80
|
14-M20×48
|
14-M20×120
|
1.8
|
42.4
|
|
700
|
937
|
96
|
16-M22×60
|
16-M24×120
|
1.6
|
73.7
|
|
800
|
1040
|
100
|
20-M22×60
|
20-M24×120
|
1.4
|
89.3
|
|
900
|
1187
|
105
|
20-M24×75
|
20-M30×130
|
1.3
|
122.6
|
|
1000
|
1291
|
110
|
20-M24×75
|
20-M30×130
|
1.1
|
137.5
|
|
1100
|
1394
|
115
|
24-M24×75
|
24-M30×140
|
1.0
|
159.3
|
|
1200
|
1498
|
120
|
28-M24×75
|
28-M30×140
|
0.9
|
187.4
|
|
1350
|
1652
|
130
|
28-M24×75
|
28-M30×150
|
0.8
|
233.6
|
|
1500
|
1808
|
130
|
28-M24×75
|
28-M30×150
|
0.8
|
263.2
|
|
1600
|
1910
|
135
|
30-M24×75
|
30-M30×150
|
0.7
|
266.4
|
|
1650
|
1965
|
140
|
30-M24×75
|
30-M30×150
|
0.7
|
278.7
|
|
1800
|
2108
|
150
|
34-M24×75
|
34-M30×150
|
0.7
|
320.9
|
