概要

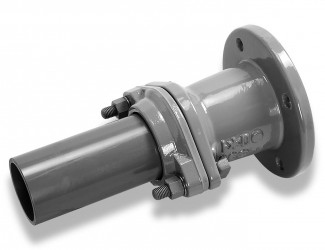

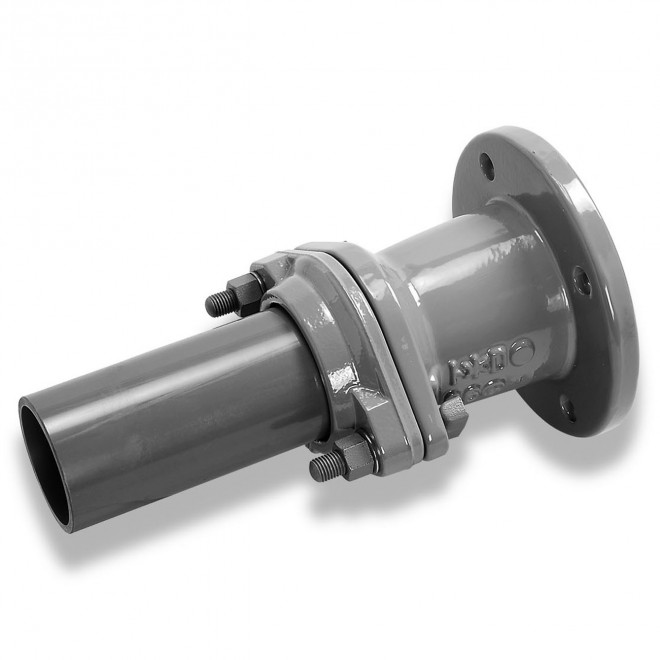

硬質塩化ビニル管（鋼管）用のダクタイル鋳鉄異形管用 片フランジ継手管
注）フランジは、7.５K仕様です。（呼び径50除く）
10Ｋ、16Ｋ加工のフランジ接合はＴ頭ボルト・ナットをご使用ください。（呼び径50 10K仕様は除く）
類似製品との使い分け
- より有効長が長い物をお求めの場合は、メカフランジロング形をご使用ください。
- 片落型をお求めの場合は、メカフランジ片落型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

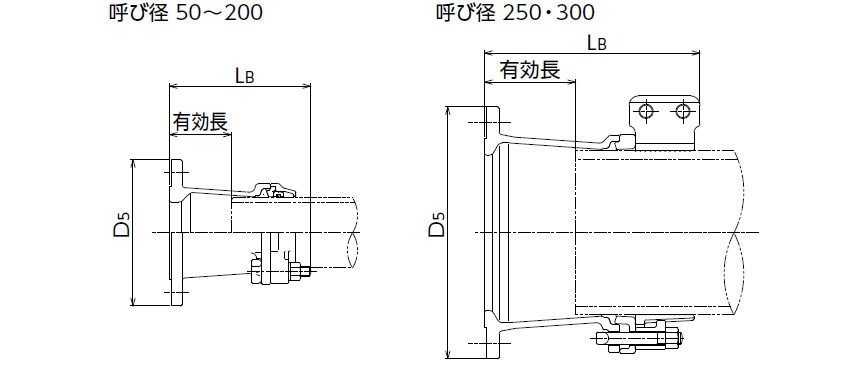

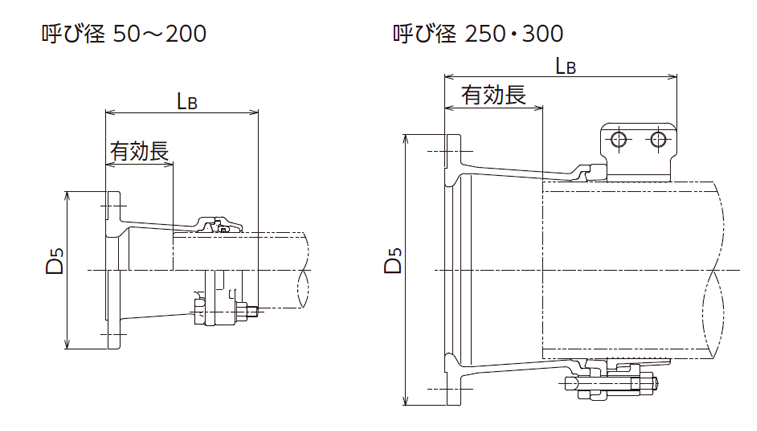

仕様
|
呼び径
|
LB
|
D5
|
有効長
|
質量(kg)
|
|---|---|---|---|---|
|
50
|
190.0
|
155
|
95.5
|
5.9
|
|
75
|
220.0
|
211
|
96.0
|
9.7
|
|
100
|
235.0
|
238
|
101.0
|
13.6
|
|
125
|
240.0
|
263
|
103.0
|
15.8
|
|
150
|
255.0
|
290
|
113.0
|
20.3
|
|
200
|
305.0
|
342
|
144.0
|
29.5
|
|
250※
|
350.5
|
410
|
148.5
|
51.6
|
|
300※
|
362.5
|
464
|
150.5
|
62.5
|
← スクロールでご確認頂けます →
※呼び径250・300の製品は、Vタイプとなります。
技術資料
- 組立図
- 50～300mm
- 取扱説明書
- 50～200mm
- 250mm・300mm
