概要

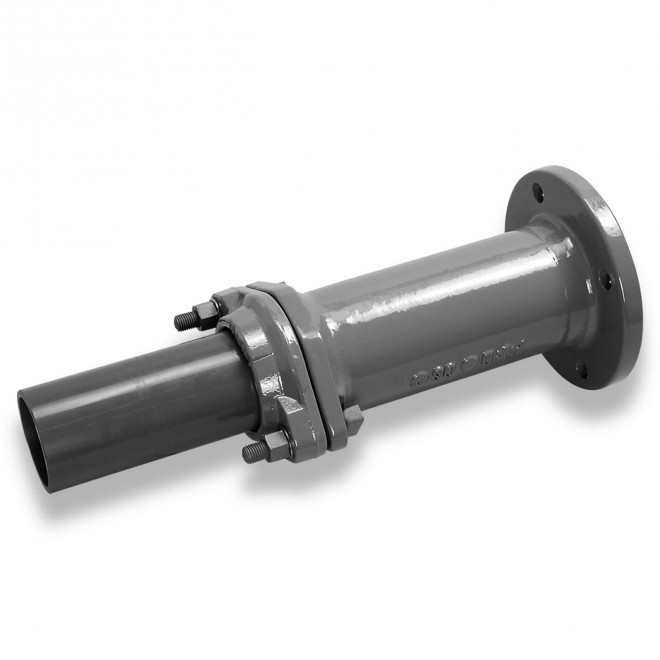

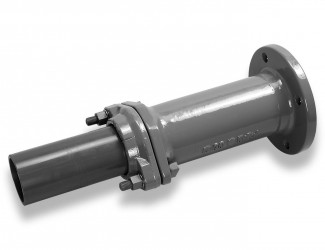

硬質塩化ビニル管（鋼管）用のダクタイル鋳鉄異形管用 片フランジ調整短管
注）フランジは、7.５K仕様です。（呼び径50除く）
10Ｋ、16Ｋ加工のフランジ接合はＴ頭ボルト・ナットをご使用ください。（呼び径50 10K仕様は除く）
類似製品との使い分け
- 有効長が短い物をお求めの場合は、メカフランジをご使用ください。
- 片落型をお求めの場合は、メカフランジ片落型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
フランジ付異形管との接合形式は、フランジ形式になっています。
仕様
|
呼び径
|

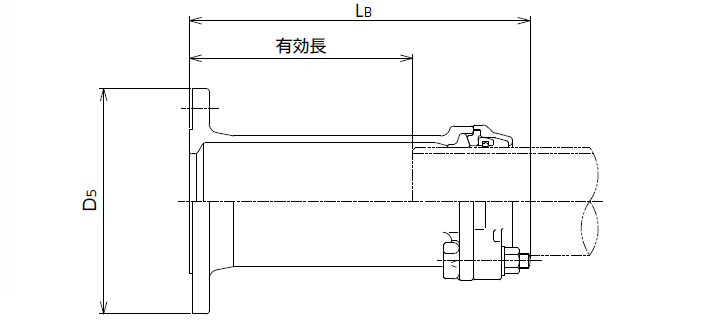

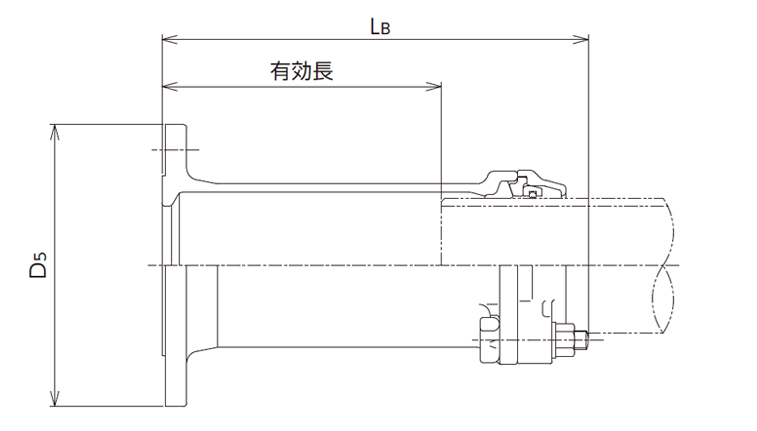

LB
|
D5
|
有効長
|
質量(kg)
|
|---|---|---|---|---|
|
50
|
350
|
155
|
255.5
|
7.7
|
|
75
|
370
|
211
|
246.0
|
12.2
|
|
100
|
370
|
238
|
236.0
|
15.9
|
|
125
|
370
|
263
|
233.0
|
19.4
|
|
150
|
370
|
290
|
228.0
|
22.5
|
|
200
|
395
|
342
|
234.0
|
31.3
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 50mm～200mm
- 取扱説明書
- 50～200mm
